六角頭螺栓（UNC / 英制粗牙）生成

選擇 UNC 稱號（如 1/4-20）和長度，生成 UNC 英制粗牙六角頭螺栓的 STEP 檔案。

規格 ASME B1.1 / ASME B18.2.1 hex cap screw 形狀 六角頭 支援規格 1/4-20～1-8 UNC（全 10 種）
🔍 先查看3D預覽
HOW-TO 如何生成六角頭螺栓（UNC 英制粗牙螺紋）STEP 檔案 +
  1. 選擇 UNC 稱號和長度
  2. 輸入參數變化時，計算結果即時更新
  3. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  4. 若選擇「下載 STEP 檔案」，STEP 檔案將自動儲存
  5. 若選擇「查看 STEP 模型」，請查看顯示的 3D 模型後再手動點擊「下載 STEP 檔案」
SAMPLE
STATIC · DEFAULT-VALUE MODEL

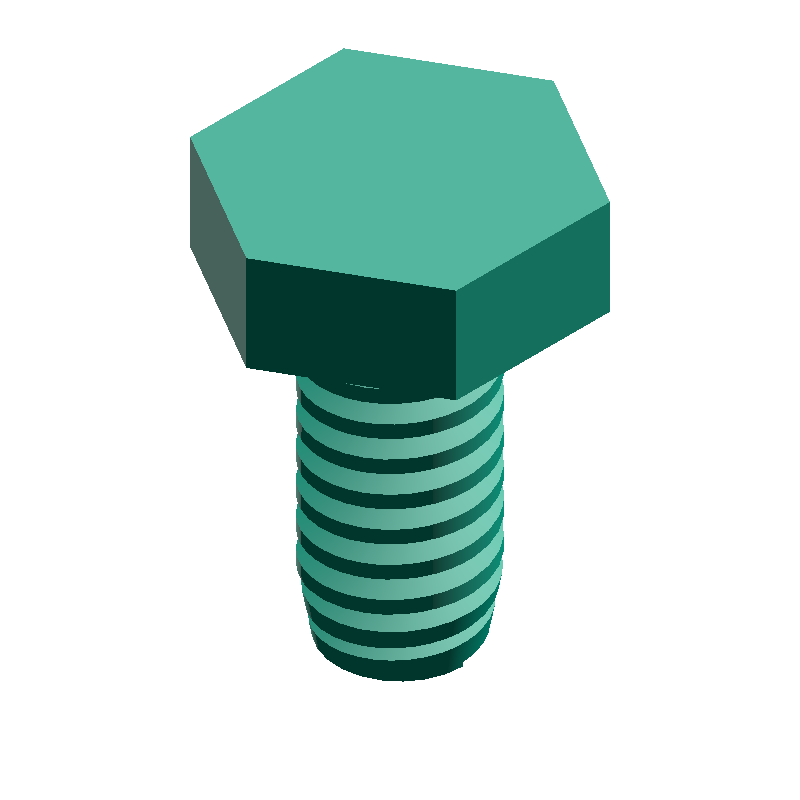

● SAMPLE IMAGE
VIEW · ISO
1/4-20 UNC · L=1/2″
HEXAGON HEAD SCREW UNC
DEFAULT PARAMETERS
六角頭螺栓（UNC / 英制粗牙）生成 SAMPLE · 1/4-20 UNC · L 1/2 IN
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
螺距
s
11.11mm
六角對邊
k
3.97mm
頭部高度
L
16.67mm
總長度 (k + ℓ)
PARAMETERS

輸入尺寸

3 REQUIRED

採用 ASME B1.1 UNC（英制粗牙 / Unified National Coarse）標準值

從英制常用長度中選擇（不含頭部）

模型詳度

勾選時：帶螺紋

CAUTION

本工具生成的螺栓和螺帽使用自訂的間隙設定。

六角螺帽（UNC / 英制粗牙）
盤頭螺絲
內六角螺栓
石頭
ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式
