PARAMETRIC · 3D · STEP

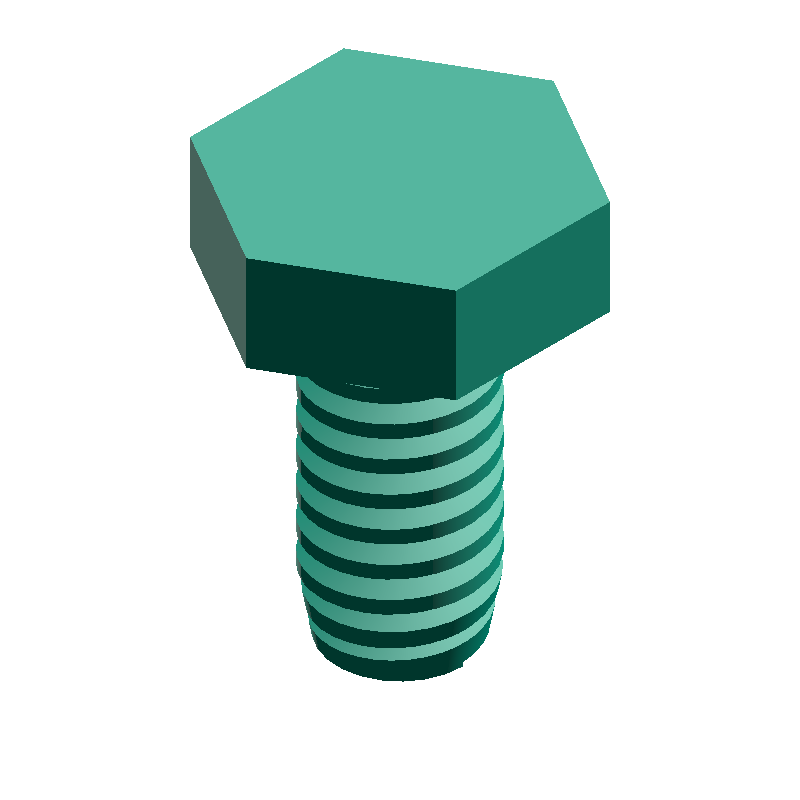

Sechskantschraube (UNC / Zollgewinde)-Generator
Wählen Sie eine UNC-Bezeichnung (z. B. 1/4-20) und die Länge, um eine STEP-Datei für eine Sechskantschraube mit UNC-Zollgewinde (amerikanisches Grobgewinde) zu erzeugen.
Norm
ASME B1.1 / ASME B18.2.1 hex cap screw
Form
Sechskantkopf
Unterstützte Größen
1/4-20 bis 1-8 UNC (10 Größen)
🔍
3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine STEP-Datei für eine Sechskantschraube (UNC / Zollgewinde) +
- UNC-Bezeichnung und Länge auswählen
- Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
- Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
- Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
- Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Steigung
s
11.11mm
Schlüsselweite
k
3.97mm
Kopfhöhe
L
16.67mm
Gesamtlänge (k + ℓ)
SPONSORED
- ⚡ LED-Vorwiderstandsrechner Berechnet den benötigten Vorwiderstand und die Verlustleistung aus Versorgungsspannung, LED-Durchlassspannung und Strom
- 🧩 ISO-Passungstoleranzrechner (ISO 286) Berechnet die Toleranzen von Bohrung und Welle sowie die Passungsart aus Nenndurchmesser und Toleranzklasse
- ⚙️ Übersetzungsrechner Berechnet Übersetzungsverhältnis, Ausgangsdrehzahl und Drehmoment aus Antriebs- und Abtriebszähnezahl (mehrstufig)
PARAMETERS
Abmessungen eingeben
ABOUT · STEP
Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.
- Maßstabsgetreues Solid (mm)
- Maße und Nachbearbeitung im CAD bearbeitbar
- Konvertierbar mit einem Slicer für den 3D-Druck
