PARAMETRIC · 3D · STEP

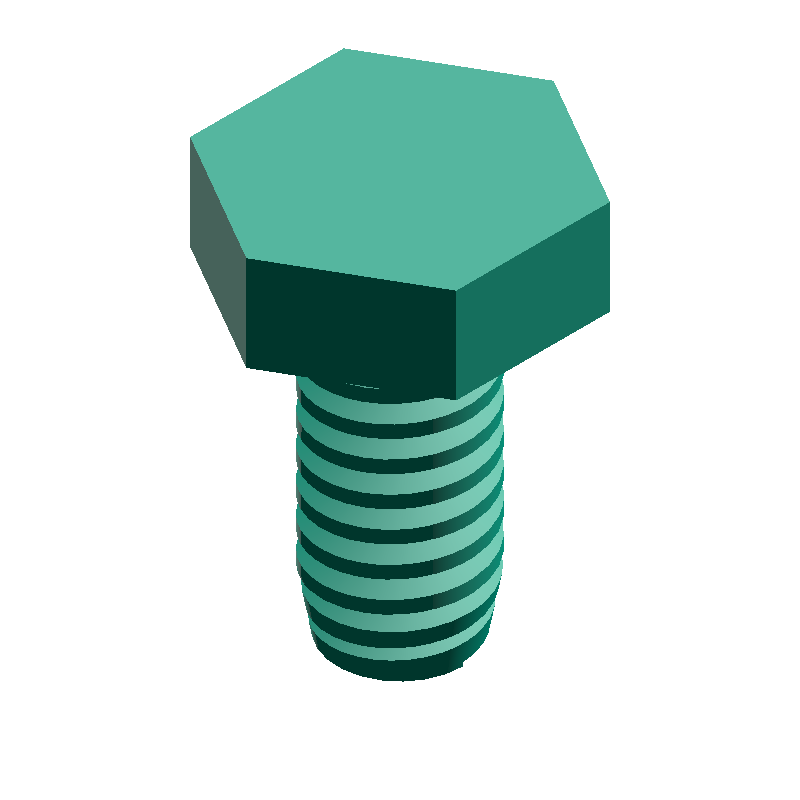

Parafuso de cabeça hexagonal (UNC / polegada) Gerador
Selecione uma designação UNC (ex. 1/4-20) e o comprimento para gerar um arquivo STEP de um parafuso de cabeça hexagonal com rosca Unified National Coarse (UNC) em polegadas.
Norma
ASME B1.1 / ASME B18.2.1 hex cap screw
Formato
Cabeça hexagonal
Tamanhos suportados
1/4-20 a 1-8 UNC (10 variantes)
🔍
Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de parafuso de cabeça hexagonal (UNC / rosca em polegadas) +
- Selecionar a designação UNC e o comprimento
- Os valores calculados são atualizados em tempo real conforme os parâmetros
- Clique em «Baixar arquivo STEP» ou «Verificar modelo STEP»
- Se escolher «Baixar arquivo STEP», o arquivo STEP será salvo automaticamente
- Se escolher «Verificar modelo STEP», verifique o modelo 3D exibido e clique manualmente em «Baixar arquivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Passo
s
11.11mm
Largura entre faces
k
3.97mm
Altura da cabeça
L
16.67mm
Comprimento total (k + ℓ)
PARAMETERS
Inserir dimensões
ABOUT · STEP
O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.
- Sólido em escala real (unidades mm)
- Dimensões editáveis e pós-processamento no CAD
- Conversível com fatiador para impressão 3D
