Vassoio a scomparti - Generatore di file STEP

Genera un file STEP di un vassoio portaoggetti a scomparti specificando dimensioni esterne, righe, colonne, spessore delle pareti, spessore dei divisori e raggio degli angoli.

Forma Vassoio a griglia Suddivisione Fino a 20 × 20 Fondo Integrato con la parete

🔍 Visualizza prima l'anteprima 3D

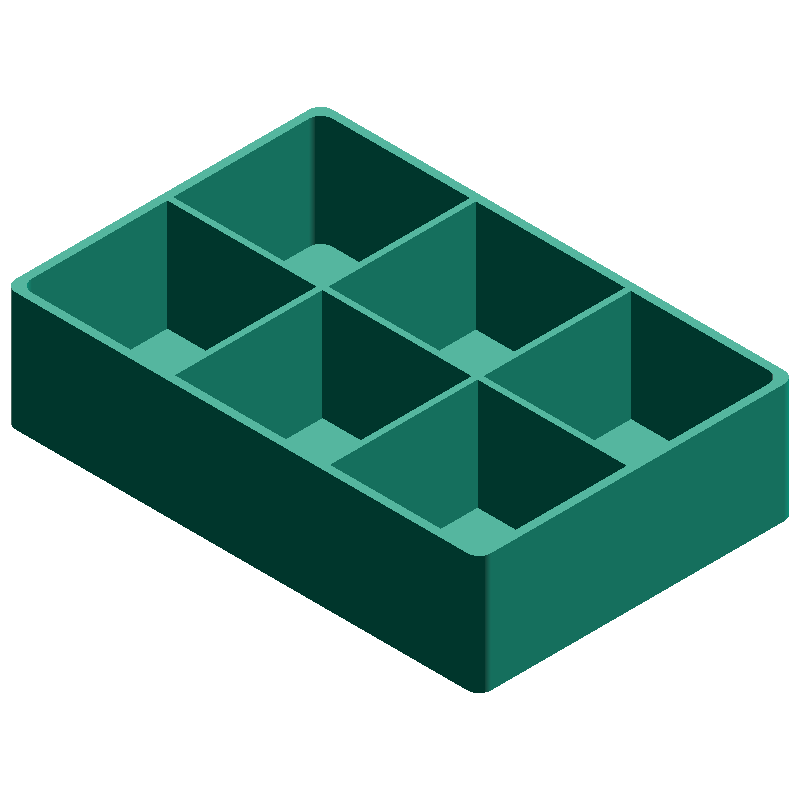

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

120×80 · h30 · 2×3

PARTS TRAY

DEFAULT PARAMETERS

Vassoio a scomparti - Generatore di file STEP

37.67mm

Larghezza cella (cw)

37.25mm

Profondità cella (cd)

Celle

116 × 76mm

Interno (IW × ID)

HOW-TO Come generare il file STEP di un vassoio a scomparti +

Inserisci dimensioni esterne, righe, colonne, spessore pareti/divisori e raggio angoli
Premi il pulsante "Genera file STEP"
Il download del file STEP partirà automaticamente
Controlla l'anteprima 3D mostrata nella pagina di download

PARAMETERS

Inserisci dimensioni

8 REQUIRED

Larghezza esterna(W) 20–500 mm

Larghezza del vassoio (X, esterno)

Profondità esterna(D) 20–500 mm

Profondità del vassoio (Y, esterno)

Altezza(H) 20–500 mm

Altezza del vassoio (Z, esterno)

Colonne(c) 1–20

Numero di suddivisioni in larghezza

Righe(r) 1–20

Numero di suddivisioni in profondità

Spessore parete(t) 0.2–40 mm

Spessore della parete esterna (anche il fondo)

Spessore divisori(dt) 0.2–40 mm

Spessore dei divisori

Raggio angoli(f) 0–50 mm

Raggio degli angoli del perimetro esterno/interno (0 = vivo)

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

Solido in scala reale (unità mm)
Dimensioni modificabili e post-elaborazione in CAD
Convertibile con uno slicer per la stampa 3D
