Tornillo de cabeza hexagonal (UNC / pulgada) Generador

Selecciona una designación UNC (p. ej. 1/4-20) y la longitud para generar un archivo STEP de un tornillo de cabeza hexagonal con rosca Unified National Coarse (UNC) en pulgadas.

Norma ASME B1.1 / ASME B18.2.1 hex cap screw Forma Cabeza hexagonal Tamaños soportados 1/4-20 a 1-8 UNC (10 variantes)
🔍 Ver vista previa 3D primero
HOW-TO Cómo generar un archivo STEP de tornillo de cabeza hexagonal (UNC / rosca en pulgadas) +
  1. Seleccionar la designación UNC y la longitud
  2. Los valores calculados se actualizan en tiempo real al cambiar los parámetros
  3. Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
  4. Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
  5. Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»

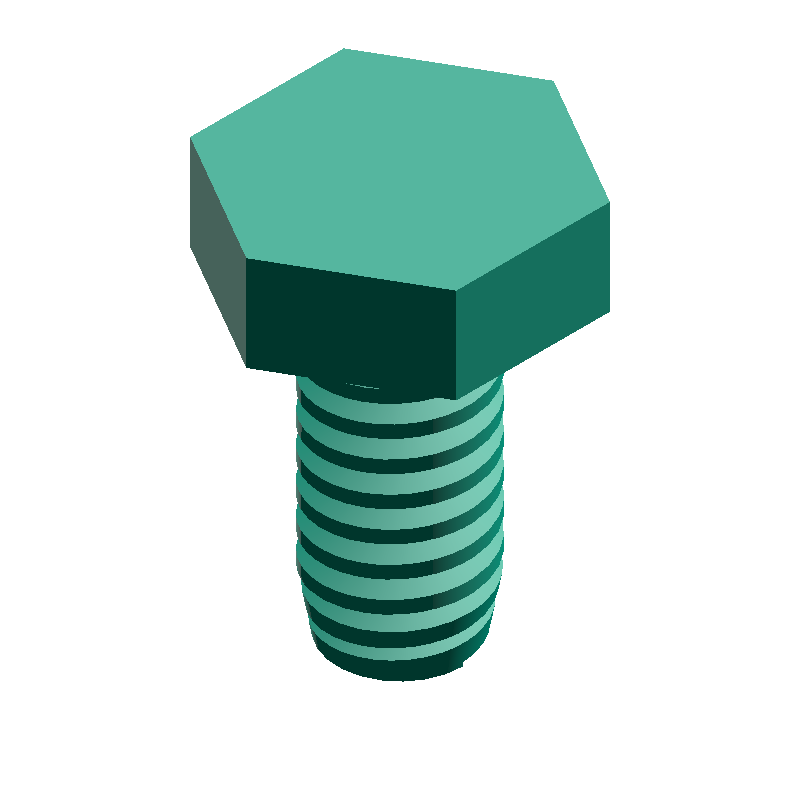

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
1/4-20 UNC · L=1/2″
HEXAGON HEAD SCREW UNC
DEFAULT PARAMETERS
Tornillo de cabeza hexagonal (UNC / pulgada) Generador SAMPLE · 1/4-20 UNC · L 1/2 IN
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Paso
s
11.11mm
Entre caras
k
3.97mm
Altura de cabeza
L
16.67mm
Longitud total (k + ℓ)
