Rillenkugellager-Generator

Geben Sie eine Bezeichnung (Teilenummer) oder Bohrung, Außendurchmesser, Breite und Kantenradius ein, um eine STEP-Datei für ein Rillenkugellager zu erzeugen.

Norm JIS B 1521 / ISO 15 (Grenzmaße) Bauart Einreihig, offen
🔍 3D-Vorschau zuerst ansehen
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS

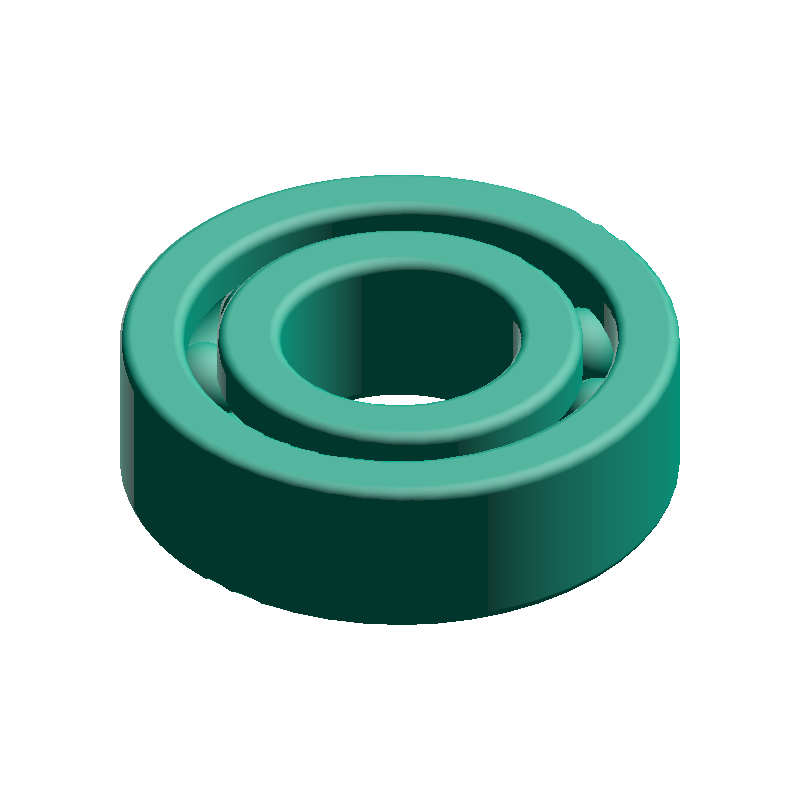

Rillenkugellager-Generator SAMPLE · 6204 · ⌀20/47
Dies ist ein Beispielbild. Nach der Generierung können Sie das Modell in der 3D-Vorschau ansehen. 3D-Vorschau →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
Teilkreisdurchmesser (PCD)
Dw
6.75mm
Kugeldurchmesser-Äquiv. (Dw)
t
3.38mm
Ringwandstärke
REF
6204
Bezeichnung
HOW-TO So erzeugen Sie eine STEP-Datei für ein Rillenkugellager +
  1. Geben Sie eine Teilenummer oder Bohrung, Außendurchmesser, Breite und Kantenradius ein
  2. Klicken Sie auf „STEP-Datei herunterladen" oder „STEP-Modell prüfen"
  3. Bei „Herunterladen" wird die STEP-Datei automatisch gespeichert
  4. Bei „Vorschau" prüfen Sie das 3D-Modell und klicken dann manuell auf Herunterladen
Tags
Hilfswerkzeug Kraftübertragung
Verwandte 3D-Generatoren
Zur Startseite →
Rad
Rad
Sortiereinsatz
Sortiereinsatz
Sechskantmutter
Sechskantmutter
Leinwand
Leinwand
Möbiusband
Möbiusband
Box
Box
Zylinderkopfschraube mit Innensechskant
Zylinderkopfschraube mit Innensechskant
Würfel
Würfel
Verwandte Rechner
PARAMETERS
Abmessungen eingeben
4 REQUIRED
688–6310

Geben Sie eine Teilenummer ein, um die Maße automatisch auszufüllen (z. B. 608). Geben Sie Maße direkt ein, um die passende Teilenummer anzuzeigen

8–50 mm
mm

Innendurchmesser des Innenrings (Wellenbohrung)

16–110 mm
mm

Außendurchmesser des Lagers

4–27 mm
mm

Breite des Lagers

0.2–2 mm
mm

Abrundung der Kanten von Innen- und Außenring

CAUTION

Das von diesem Tool erzeugte Rillenkugellager setzt seine Hauptmaße (Bohrung, Außendurchmesser, Breite und Kantenradius) gemäß den Grenzmaßen nach JIS B 1521 / ISO 15 um. Die innere Geometrie (Laufbahnrille, Verteilung der Ringwandstärke, Kugeldurchmesser und Kugelanzahl) ist nicht durch die Norm festgelegt und beruht auf Schätzwerten aus mehreren Quellen. Das Modell ist eine offene Bauform ohne Käfig oder Dichtungen; Kugelanzahl und Kugeldurchmesser sind eine das Erscheinungsbild berücksichtigende Referenzimplementierung.

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

  • Maßstabsgetreues Solid (mm)
  • Maße und Nachbearbeitung im CAD bearbeitbar
  • Konvertierbar mit einem Slicer für den 3D-Druck
