Plateau compartimenté Générateur

Spécifiez les dimensions extérieures, le nombre de rangées et de colonnes, l'épaisseur des parois, l'épaisseur des séparateurs et le rayon des coins pour générer un fichier STEP de plateau de rangement compartimenté.

Forme Plateau à grille Division Jusqu'à 20 × 20 Fond Solidaire de la paroi
🔍 Voir l'aperçu 3D d'abord
HOW-TO Comment générer un fichier STEP de plateau compartimenté +
  1. Saisir les dimensions extérieures, rangées, colonnes, épaisseurs paroi/séparateur et rayon des coins
  2. Les valeurs calculées se mettent à jour en temps réel selon les paramètres
  3. Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
  4. Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
  5. Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »
SAMPLE
STATIC · DEFAULT-VALUE MODEL

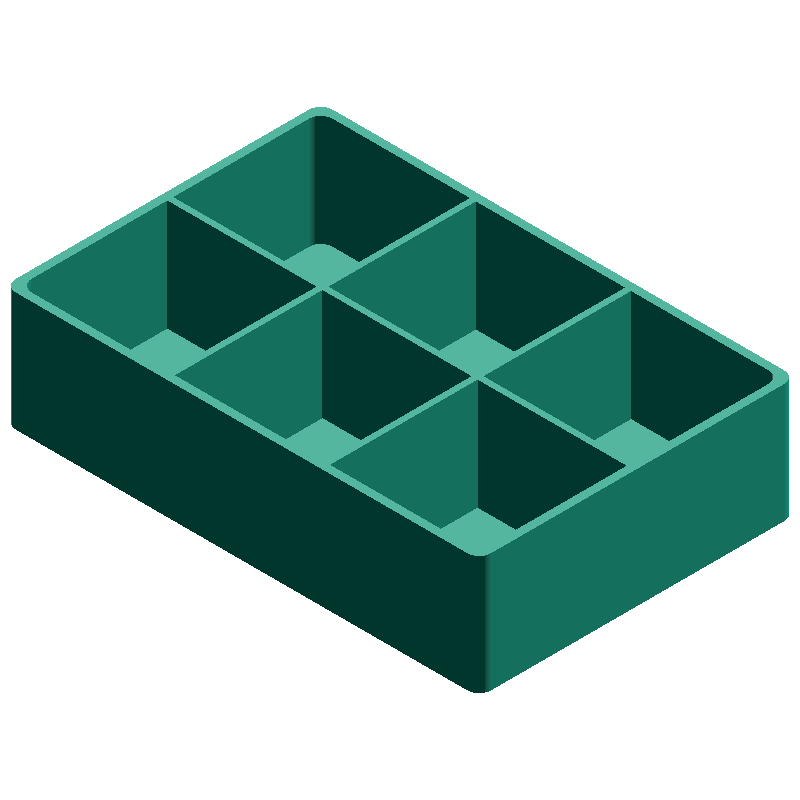

● SAMPLE IMAGE
VIEW · ISO
120×80 · h30 · 2×3
PARTS TRAY
DEFAULT PARAMETERS
Plateau compartimenté Générateur SAMPLE · 120 × 80 mm · h 30 mm · 2 × 3
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
cw
37.67mm
Largeur de case
cd
37.25mm
Profondeur de case
n
6
Cases
in
116 × 76mm
Intérieur (IW × ID)
SPONSORED
Tags
Utilitaire Pour impression 3D
Générateurs 3D associés
Retour à l'accueil →
Boîte
Boîte
Profilé aluminium
Profilé aluminium
Roue
Roue
Ressort hélicoïdal
Ressort hélicoïdal
Crotte
Crotte
Panneau alvéolaire
Panneau alvéolaire
Pierre
Pierre
Œuf
Œuf
Calculateurs associés
PARAMETERS
Saisir les dimensions
8 REQUIRED
20–500 mm
mm

Largeur du plateau (X, extérieur)

20–500 mm
mm

Profondeur du plateau (Y, extérieur)

20–500 mm
mm

Hauteur du plateau (Z, extérieur)

1–20

Nombre de divisions en largeur

1–20

Nombre de divisions en profondeur

0.2–40 mm
mm

Épaisseur de la paroi extérieure (aussi le fond)

0.2–40 mm
mm

Épaisseur des séparateurs

0–50 mm
mm

Rayon des coins du périmètre extérieur/intérieur (0 = vif)

Boîte
Boîte
Œuf
Œuf
Dé
Dé
Pierre
Pierre
ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D

Génération du modèle 3D...
