ベアリング（深溝玉軸受）生成

型番（呼び番号）または内径・外径・幅・R面取りを入力して、ベアリングのSTEPファイルを生成します。

規格 JIS B 1521 / ISO 15（境界寸法） 形式 単列・開放形
🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS

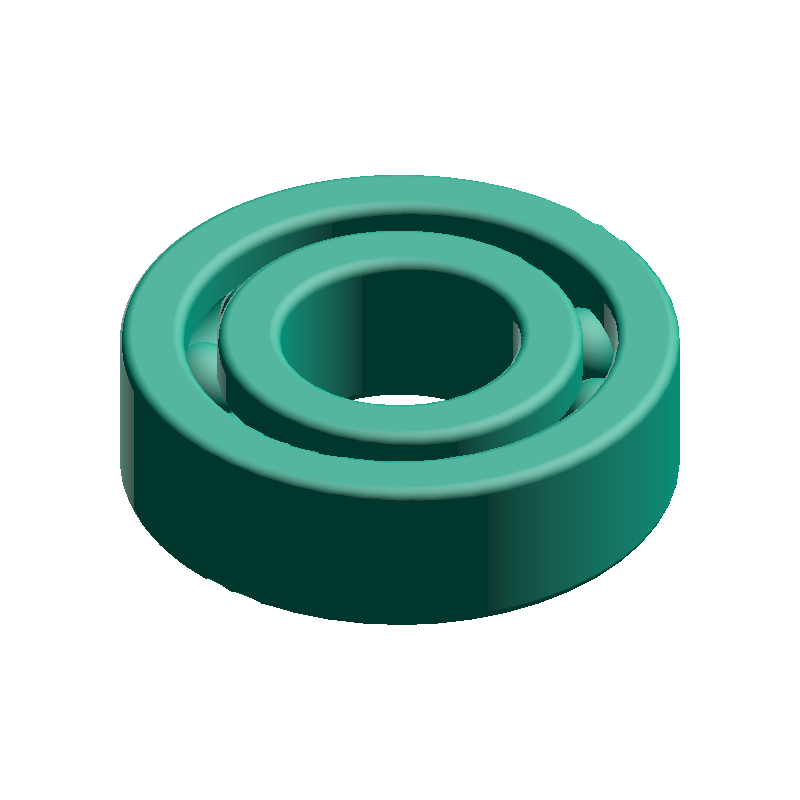

ベアリング（深溝玉軸受）生成 SAMPLE · 6204 · ⌀20/47
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
ピッチ円径 (PCD)
Dw
6.75mm
玉径相当 (Dw)
t
3.38mm
リング肉厚
REF
6204
呼び番号
HOW-TO ベアリング（深溝玉軸受）のSTEPファイルを生成する方法 +
  1. 型番、または内径・外径・幅・R面取りを入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
タグ
ユーティリティ 動力伝達
関連3D生成機能
ホームに戻る →
車輪（ホイール）
車輪（ホイール）
六角穴付ボルト
六角穴付ボルト
アルミフレーム
アルミフレーム
キャンバス
キャンバス
うんち
うんち
パーツトレイ
パーツトレイ
卵
卵
六角ボルト
六角ボルト
関連計算ツール
PARAMETERS
寸法を入力
4 REQUIRED
688–6310

型番を入力すると寸法を自動入力します（例: 608）。寸法を直接入力すると一致する型番を表示します

8–50 mm
mm

内輪の内径（軸が通る穴）

16–110 mm
mm

軸受の外径

4–27 mm
mm

軸受の幅

0.2–2 mm
mm

内外輪の角部の丸み

CAUTION

本ツールで生成されるベアリングは、主要寸法（内径・外径・幅・R面取り）をJIS B 1521 / ISO 15の境界寸法に基づいて実装しています。内部形状（溝・内外輪の肉厚配分・玉径・玉数）は規格に規定がないため、複数の資料からの推定値に基づいて実装しています。保持器・シールを含まない開放型のモデルで、玉数・玉径は外観を考慮した参考実装です。

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
