Ressort hélicoïdal Générateur

Génère un fichier STEP de ressort hélicoïdal en spécifiant le diamètre du fil, le diamètre extérieur, le nombre de spires et le pas.

🔍 Voir l'aperçu 3D d'abord

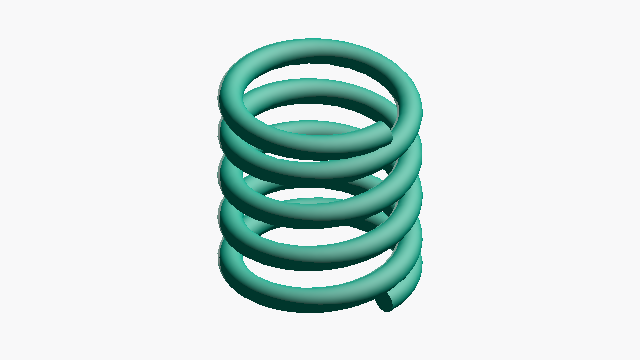

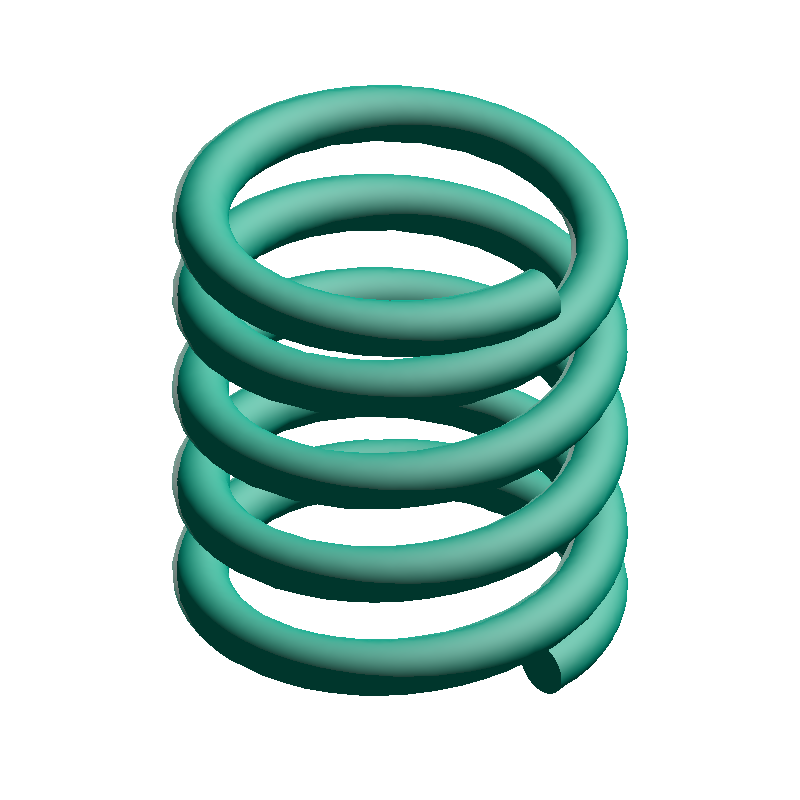

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

⌀8 · d=1 · 5 turns

SPRING

DEFAULT PARAMETERS

6.00mm

Diamètre intérieur (Di)

8.00mm

Hauteur du ressort (H)

HOW-TO Comment générer un fichier STEP de ressort hélicoïdal +

Entrer le diamètre du fil, le diamètre extérieur, le nombre de spires et le pas
Appuyer sur le bouton « Générer le fichier STEP »
Le téléchargement du fichier STEP démarre automatiquement
Vérifier l'aperçu 3D affiché sur la page de téléchargement

PARAMETERS

Saisir les dimensions

5 REQUIRED

Diamètre du fil(d) 0.5–10 mm

Épaisseur du fil

Diamètre extérieur(Do) 3–200 mm

Diamètre extérieur du ressort (supérieur au diamètre du fil)

Nombre de spires(N) 3–50 spires

spires

Nombre total de spires (par incréments de 0,5)

Pas(p) 0.5–100 mm

Distance entre les centres des spires adjacentes (≥ diamètre du fil)

Forme des extrémités

Générer avec des extrémités fermées

Coché : spires d'extrémité aplaties (extrémité fermée)

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
