Tuerca hexagonal (UNC / pulgada) Generador

Seleccione una designación UNC (por ejemplo, 1/4-20) para generar un archivo STEP de una tuerca hexagonal con rosca Unified National Coarse (UNC) en pulgadas.

Norma ASME B1.1 / ASME B18.2.2 Table 4 hex nut Forma Tuerca hexagonal estándar Tamaños disponibles 1/4-20 a 1-8 UNC (10 variantes)
🔍 Ver vista previa 3D primero
HOW-TO Cómo generar un archivo STEP de tuerca hexagonal (UNC / rosca en pulgadas) +
  1. Seleccionar la designación UNC
  2. Los valores calculados se actualizan en tiempo real al cambiar los parámetros
  3. Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
  4. Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
  5. Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL

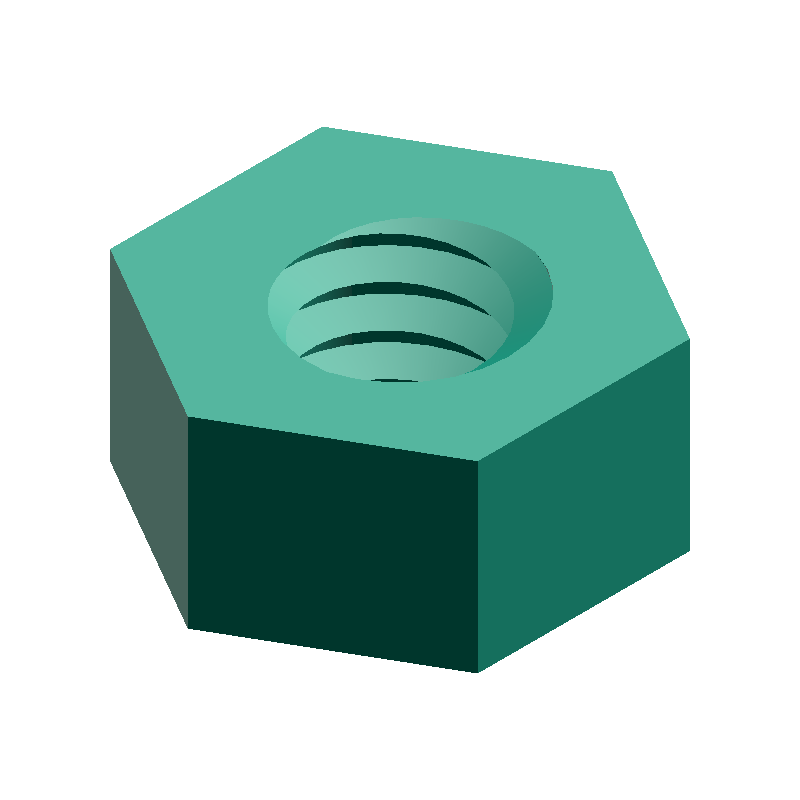

● SAMPLE IMAGE
VIEW · ISO
1/4-20 UNC · m=5.56 mm
HEXAGON NUT UNC
DEFAULT PARAMETERS
Tuerca hexagonal (UNC / pulgada) Generador SAMPLE · 1/4-20 UNC · m 5.56 mm
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Paso
m
5.56mm
Altura de tuerca
s
11.11mm
Ancho entre caras
e
12.83mm
Diámetro circunscrito
