Tuerca hexagonal Generador

Especifica el diámetro nominal para generar el archivo STEP de una tuerca hexagonal.

Estándar JIS B 1181-2014 / ISO 4032-2023 Forma Tuerca hexagonal estándar Tamaños disponibles M3–M36 (13 variantes)
🔍 Ver vista previa 3D primero
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
M5 · m=4 mm
HEXAGON NUT
DEFAULT PARAMETERS
Tuerca hexagonal Generador SAMPLE · M5 · m 4 mm

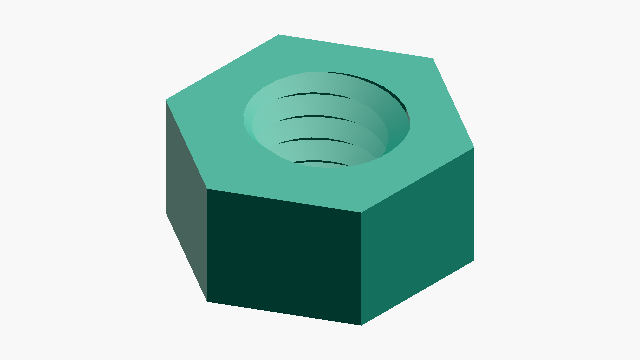

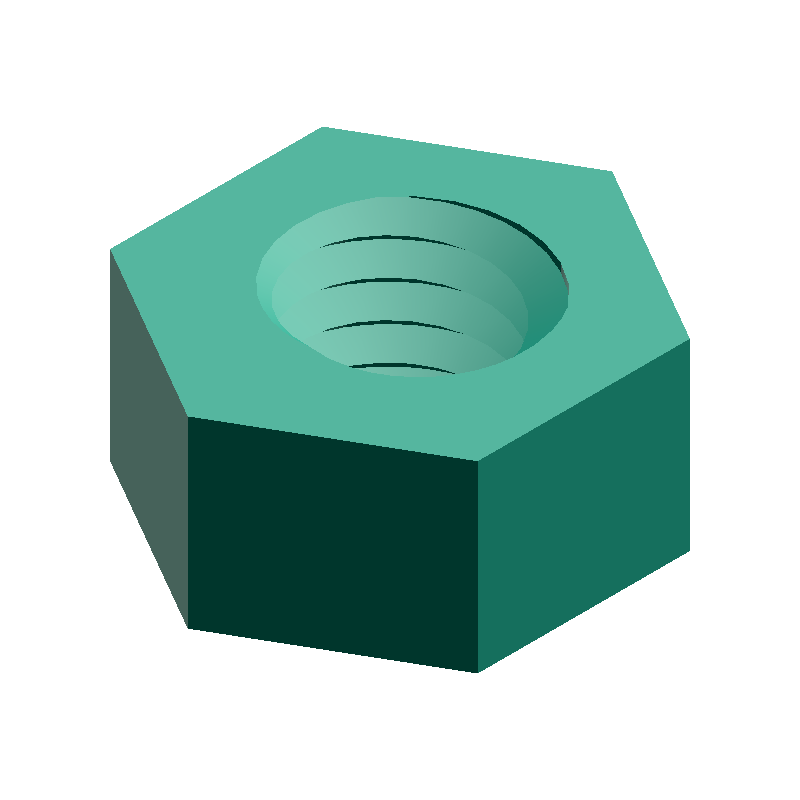

Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
Paso (P)
m
4.0mm
Altura de tuerca (m)
s
8.0mm
Ancho entre caras (S)
e
9.24mm
Diámetro circunscrito
HOW-TO Cómo generar un archivo STEP de tuerca hexagonal +
  1. Introducir el diámetro nominal del tornillo
  2. Pulsar el botón «Generar archivo STEP»
  3. La descarga del archivo STEP se inicia automáticamente
  4. Verificar la vista previa 3D que aparece en la página de descarga
