Tornillo de cabeza hexagonal Generador

Especifica el diámetro nominal y la longitud para generar el archivo STEP de un tornillo de cabeza hexagonal.

Estándar JIS B 1180-2014 / ISO 4014-2022 Forma Cabeza hexagonal Tamaños disponibles M3–M64 (18 variantes)
🔍 Ver vista previa 3D primero
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
M5 · L=5 mm
HEXAGON HEAD SCREW
DEFAULT PARAMETERS

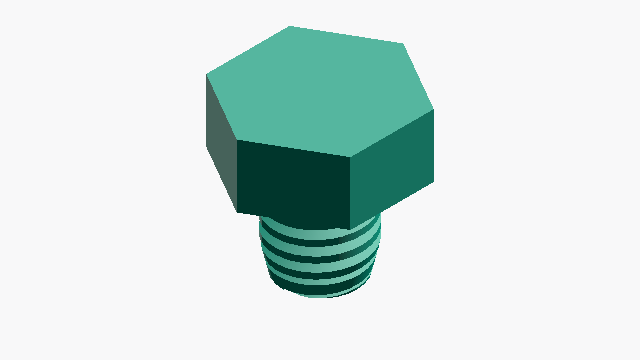

Tornillo de cabeza hexagonal Generador SAMPLE · M5 · L 5 mm
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
Paso (P)
k
3.50mm
Altura de cabeza (k)
L
8.50mm
Longitud total (k + ℓ)
HOW-TO Cómo generar un archivo STEP de tornillo de cabeza hexagonal +
  1. Introducir el diámetro nominal del tornillo y la longitud
  2. Pulsar el botón «Generar archivo STEP»
  3. La descarga del archivo STEP se inicia automáticamente
  4. Verificar la vista previa 3D que aparece en la página de descarga
