Perfil de aluminio Generador

Especifique el tamaño del perfil, el número de celdas y la longitud para generar un archivo STEP de perfil de aluminio con ranura en T.

🔍 Ver vista previa 3D primero
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
2020 · 200 mm
ALUM EXTRUSION
DEFAULT PARAMETERS
Perfil de aluminio Generador SAMPLE · 2020 · 200 mm

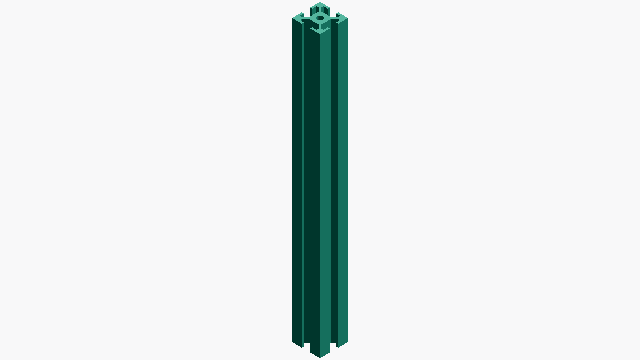

Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
N
2020
Nombre común
W×H
20 × 20mm
Sección transversal
g
6.0mm
Apertura de ranura
HOW-TO Cómo generar un archivo STEP de perfil de aluminio +
  1. Introducir el tamaño del perfil, las celdas horizontales, las celdas verticales y la longitud
  2. Pulsar el botón «Generar archivo STEP»
  3. La descarga del archivo STEP se inicia automáticamente
  4. Verificar la vista previa 3D que aparece en la página de descarga
