Sechskantschraube-Generator

Sechskantschraube als STEP-Datei generieren: Gewindegröße und Schraubenlänge eingeben und das CAD-Modell direkt exportieren.

Standard JIS B 1180-2014 / ISO 4014-2022 Form Sechskantkopf Unterstützte Größen M3–M64 (18 Varianten)

🔍 3D-Vorschau zuerst ansehen

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

M5 · L=5 mm

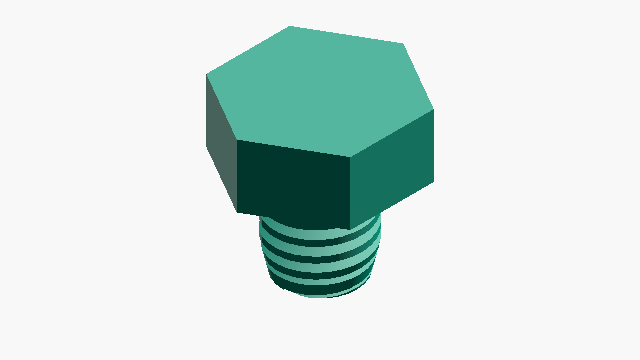

HEXAGON HEAD SCREW

DEFAULT PARAMETERS

0.80mm

Teilung (P)

3.50mm

Kopfhöhe (k)

8.50mm

Gesamtlänge (k + ℓ)

HOW-TO So generieren Sie eine Sechskantschraube-STEP-Datei +

Gewindenenndurchmesser und Länge eingeben
Schaltfläche „STEP-Datei erstellen" drücken
Der Download der STEP-Datei beginnt automatisch
Die 3D-Vorschau auf der Download-Seite überprüfen

PARAMETERS

Abmessungen eingeben

3 REQUIRED

Gewindegröße (d)

Verwendet Standardwerte nach JIS B 1180-2014 / ISO 4014-2022

Schraubenlänge(ℓ) 1–40 mm

Wellenlänge (ohne Kopf)

Modelldetail

Gewinde generieren

Angekreuzt: Mit Gewinden (größere Datei)

CAUTION

Die von diesem Tool generierten Schrauben und Muttern verwenden benutzerdefinierte Spiel-Einstellungen.

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck
