Sechskantmutter-Generator

Sechskantmutter als STEP-Datei generieren: Gewindegröße eingeben und das CAD-Modell direkt exportieren.

Standard JIS B 1181-2014 / ISO 4032-2023 Form Normale Sechskantmutter Unterstützte Größen M3–M36 (13 Varianten)

🔍 3D-Vorschau zuerst ansehen

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

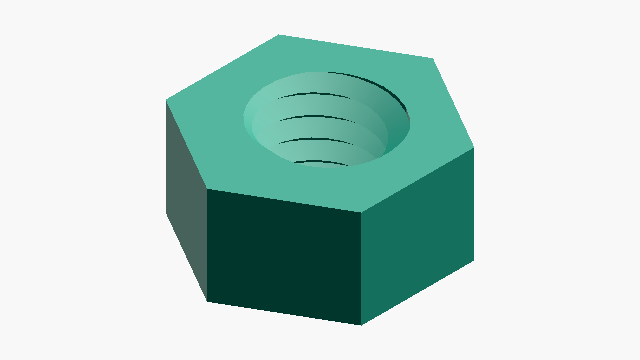

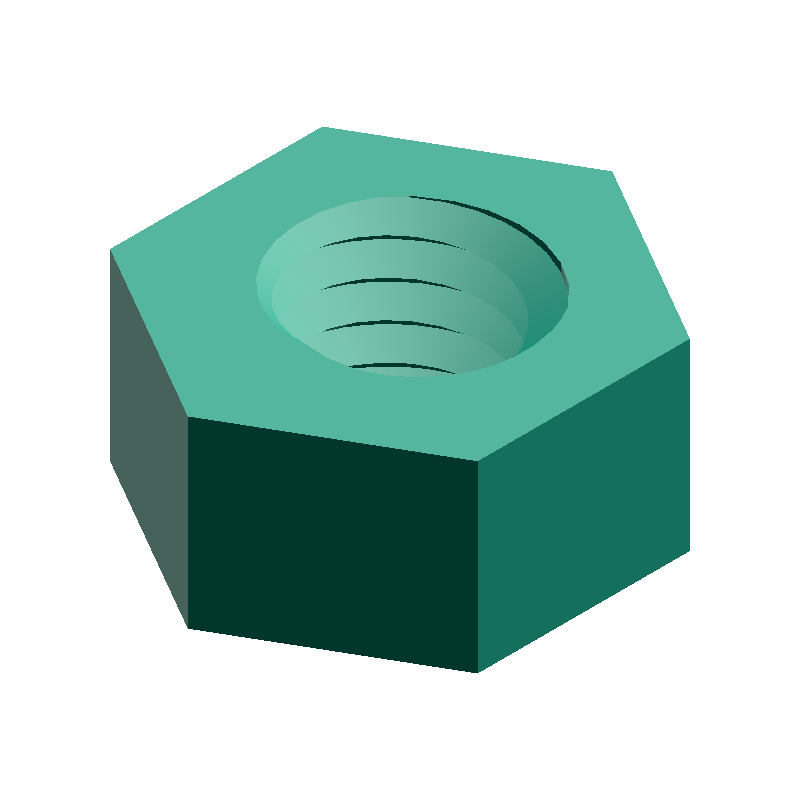

M5 · m=4 mm

HEXAGON NUT

DEFAULT PARAMETERS

0.80mm

Teilung (P)

4.0mm

Mutterhöhe (m)

8.0mm

Sechskant-Schlüsselweite (S)

9.24mm

Sechskant-Umkreisdurchmesser

HOW-TO So generieren Sie eine Sechskantmutter-STEP-Datei +

Gewindenenndurchmesser eingeben
Schaltfläche „STEP-Datei erstellen" drücken
Der Download der STEP-Datei beginnt automatisch
Die 3D-Vorschau auf der Download-Seite überprüfen

PARAMETERS

Abmessungen eingeben

2 REQUIRED

Gewindegröße (d)

Verwendet Standardwerte nach JIS B 1181-2014 / ISO 4032-2023

Modelldetail

Gewindebohrung generieren

Angekreuzt: Mit Gewindebohrung (größere Datei)

CAUTION

Die von diesem Tool generierten Schrauben und Muttern verwenden benutzerdefinierte Spiel-Einstellungen.

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck
