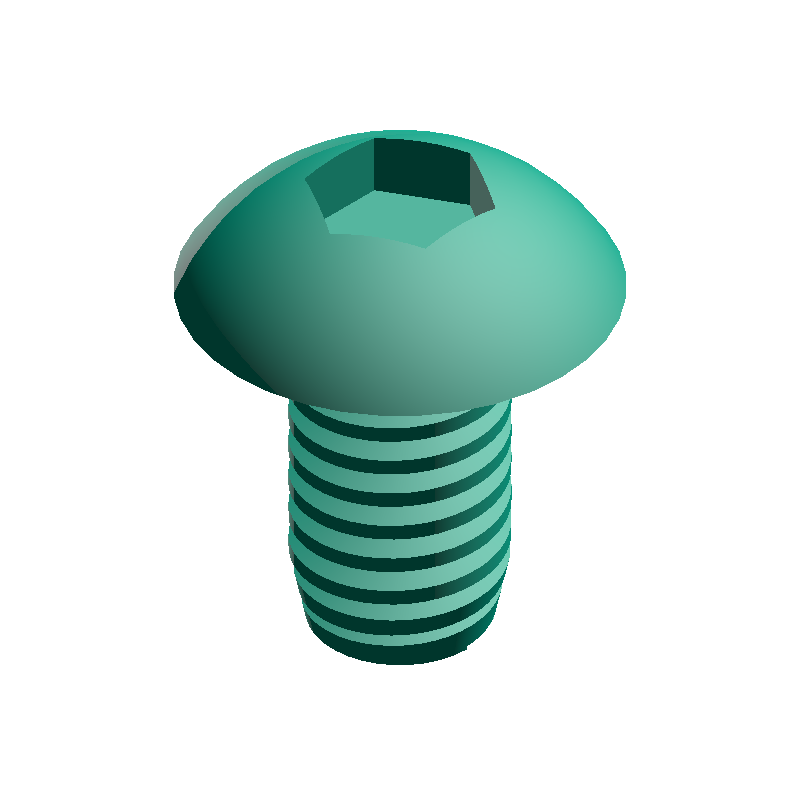

Flachkopfschraube mit Innensechskant-Generator
Flachkopfschraube mit Innensechskant (ISO 7380-1) als STEP-Datei generieren: Gewindegröße und Schraubenlänge eingeben und das CAD-Modell direkt exportieren.
Standard
JIS B 1174:2017 / ISO 7380-1
Form
Flachrunder Kopf (Kugelkalotte) · Innensechskant
Unterstützte Größen
M3–M16 (8 Varianten)
🔍
3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine Flachkopfschraube-STEP-Datei +
- Gewindenenndurchmesser und Länge eingeben
- Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
- Klicken Sie auf „STEP-Datei herunterladen" oder „STEP-Modell prüfen"
- Bei „STEP-Datei herunterladen" wird die STEP-Datei automatisch gespeichert
- Bei „STEP-Modell prüfen" prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Teilung
k
1.65mm
Kopfhöhe
dk
5.7mm
Kopfdurchmesser
s
2.15mm
Sechskant-Bohrungsweite
t
1.04mm
Bohrungstiefe
L
6.7mm
Gesamtlänge (k + ℓ)
PARAMETERS
Abmessungen eingeben
ABOUT · STEP
Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.
- Maßstabsgetreues Solid (mm)
- Maße und Nachbearbeitung im CAD bearbeitbar
- Konvertierbar mit einem Slicer für den 3D-Druck
