Sechskantmutter (UNC / Zollgewinde)-Generator

Wählen Sie eine UNC-Bezeichnung (z. B. 1/4-20), um eine STEP-Datei für eine Sechskantmutter mit UNC-Zollgewinde (amerikanisches Grobgewinde) zu erzeugen.

Norm ASME B1.1 / ASME B18.2.2 Table 4 hex nut Form Normale Sechskantmutter Unterstützte Größen 1/4-20 bis 1-8 UNC (10 Größen)
🔍 3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine STEP-Datei für eine Sechskantmutter (UNC / Zollgewinde) +
  1. UNC-Bezeichnung auswählen
  2. Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
  3. Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
  4. Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
  5. Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“

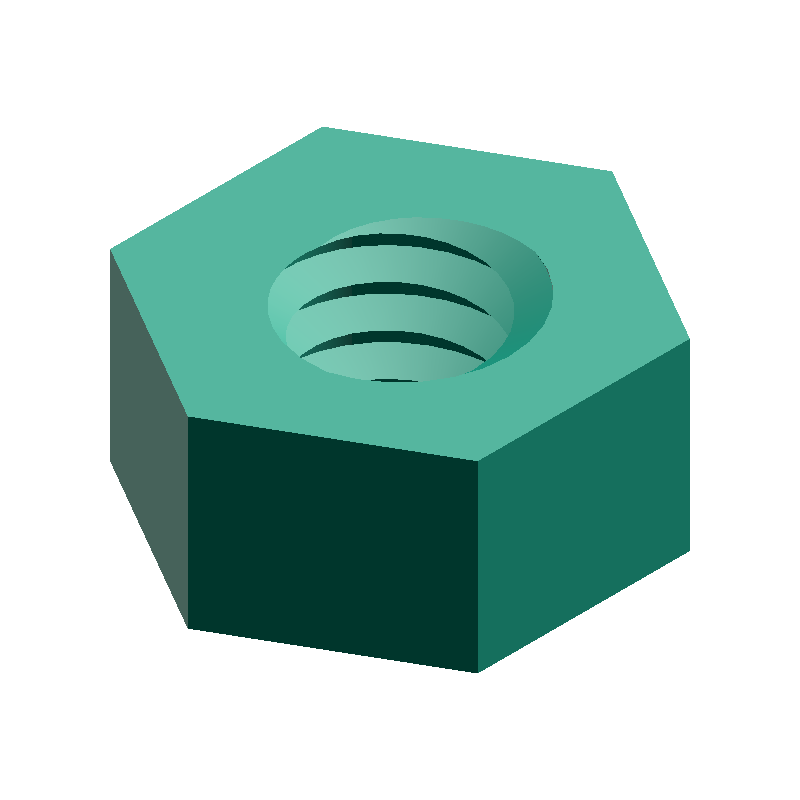

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
1/4-20 UNC · m=5.56 mm
HEXAGON NUT UNC
DEFAULT PARAMETERS
Sechskantmutter (UNC / Zollgewinde)-Generator SAMPLE · 1/4-20 UNC · m 5.56 mm
Dies ist ein Beispielbild. Nach der Generierung können Sie das Modell in der 3D-Vorschau ansehen. 3D-Vorschau →
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Steigung
m
5.56mm
Mutterhöhe
s
11.11mm
Sechskant-Schlüsselweite
e
12.83mm
Sechskant-Umkreisdurchmesser
PARAMETERS

Abmessungen eingeben

2 REQUIRED

Verwendet Standardwerte nach ASME B1.1 UNC (Unified National Coarse / amerikanisches Grobgewinde)

Modelldetail

Aktiviert: Mit Gewinden

CAUTION

Die von diesem Tool generierten Schrauben und Muttern verwenden benutzerdefinierte Spiel-Einstellungen. Bei den Größen 7/16-14 und 9/16-12 verwendet die ASME-B18.2.2-Sechskantmutter eine andere Schlüsselweite als die UNC-Sechskantschraube (hex cap screw) mit gleichem Durchmesser (normbedingte Abweichung).

SPONSORED

Nützliche Produkte für Maker

Als Amazon-Partner verdient meta-matic an qualifizierten Verkäufen.

Unterlegscheibe
Flachrundkopfschraube mit Innensechskant
Sechskantmutter
Stein
ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

  • Maßstabsgetreues Solid (mm)
  • Maße und Nachbearbeitung im CAD bearbeitbar
  • Konvertierbar mit einem Slicer für den 3D-Druck
