Sortiereinsatz-Generator

Sortiereinsatz (unterteiltes Aufbewahrungstablett) als STEP-Datei generieren: Außenmaße, Zeilen, Spalten, Wandstärke, Trennwandstärke und Eckenradius eingeben und das CAD-Modell exportieren.

Form Gitterunterteiltes Tablett Unterteilung Bis zu 20 × 20 Boden Mit der Wand verbunden

🔍 3D-Vorschau zuerst ansehen

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

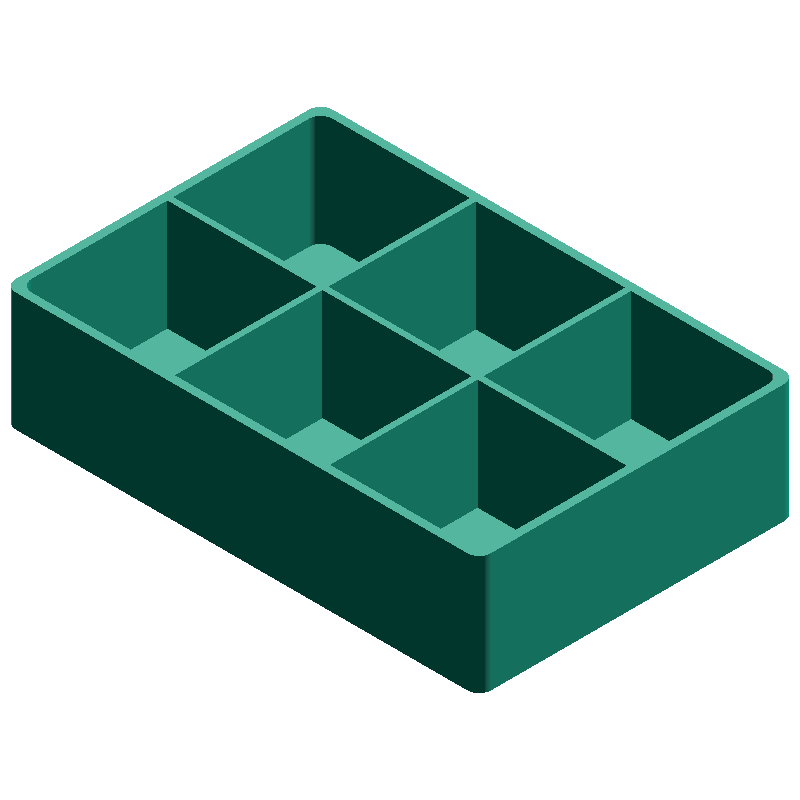

120×80 · h30 · 2×3

PARTS TRAY

DEFAULT PARAMETERS

37.67mm

Fachbreite (cw)

37.25mm

Fachtiefe (cd)

Fächer

116 × 76mm

Innenmaß (IW × ID)

HOW-TO So erzeugen Sie eine STEP-Datei eines Sortiereinsatzes +

Außenmaße, Zeilen, Spalten, Wand-/Trennwandstärke und Eckenradius eingeben
Schaltfläche „STEP-Datei erstellen" drücken
Der Download der STEP-Datei beginnt automatisch
Die 3D-Vorschau auf der Download-Seite überprüfen

PARAMETERS

Abmessungen eingeben

8 REQUIRED

Außenbreite(W) 20–500 mm

Tablettbreite (X, außen)

Außentiefe(D) 20–500 mm

Tabletttiefe (Y, außen)

Höhe(H) 20–500 mm

Tabletthöhe (Z, außen)

Spalten(c) 1–20

Anzahl der Unterteilungen in der Breite

Zeilen(r) 1–20

Anzahl der Unterteilungen in der Tiefe

Wandstärke(t) 0.2–40 mm

Außenwandstärke (zugleich Boden)

Trennwandstärke(dt) 0.2–40 mm

Stärke der Trennwände

Eckenradius(f) 0–50 mm

Eckenradius der Außen-/Innenkontur (0 = scharf)

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck
