Die Bezeichnung eines Rillenkugellagers — etwa 6204 oder 608 mit drei oder vier Ziffern — ist eine genormte Identifikationsnummer für seine Hauptabmessungen. Wie in der „62" von 6204 oder der „68" von 6804 codiert die vorangestellte Maßreihe die Querschnittsabmessungen (das Verhältnis aus Außendurchmesser und Breite), die nachfolgende Bohrungsnummer codiert den Innendurchmesser d. Dieser Leitfaden erklärt die Wahl zwischen den fünf Maßreihen (68 / 69 / 60 / 62 / 63), das Lesen der Bohrungsnummer, die Maßtabelle mit 65 Bezeichnungen aus JIS B 1521 / ISO 15 sowie die Identifikation eines Lagers aus gemessenen Maßen — direkt verknüpft mit dem Lager-Generator von meta-matic.

Was ist eine Lagerbezeichnung?

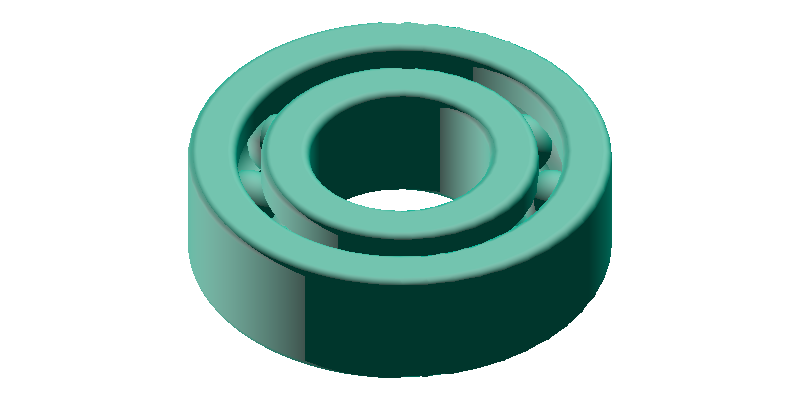

Eine Bezeichnung wie 6204 legt die genormten Hauptabmessungen eines Lagers fest — Bohrung 20 mm, Außendurchmesser 47 mm, Breite 14 mm und Mindest-Eckenradius r ≤ 1,0 mm. Jedes ISO/JIS-konforme Lager mit derselben Bezeichnung weist daher unabhängig vom Hersteller dieselben Hauptabmessungen auf. Es ist derselbe Mechanismus, mit dem Schraubengrößen wie M3 oder M5 Durchmesser und Steigung eindeutig festlegen: Die Norm garantiert Austauschbarkeit. Dichtungs- (ZZ/2RS), Lagerluft- (C2/C3) und Genauigkeitsklassen-Kennzeichen (P5/P4) werden gesondert als Suffix angegeben.

Die Bezeichnungen für Rillenkugellager folgen den genormten Hauptabmessungen nach JIS B 1521 / ISO 15. Da sich die vier Werte d / D / B / r eindeutig aus der Bezeichnung ergeben, legt die Angabe „6204" auf einer Zeichnung Wellendurchmesser, Gehäusebohrung, Distanzhülsendicke und vieles mehr fest. Die umgekehrte Falle: Wer „ein Lager etwa derselben Größe" ohne Kenntnis der Bezeichnung wählt, wählt leicht ein Lager mit demselben d, aber abweichendem Außendurchmesser oder abweichender Breite — und das passt dann nicht mehr in das vorhandene Gehäuse.

Rillenkugellager-GeneratorBEARINGhttps://meta-matic.com/de/3d/bearing/

Die zwei Teile einer Bezeichnung

Eine Bezeichnung besteht aus zwei Teilen: der Maßreihe und der Bohrungsnummer. Bei 6204 ist 62 die Maßreihe (62er-Reihe = mittlere Belastung) und 04 die Bohrungsnummer (Innendurchmesser d = 04 × 5 = 20 mm). Innerhalb derselben Reihe ändern sich Außendurchmesser und Breite mit der Bohrungsnummer; bei gleicher Bohrung ändern sie sich mit der Reihe.

• Maßreihe (vordere 2 Ziffern) — fünf Optionen: 68 / 69 / 60 / 62 / 63. Höhere Zahlen bedeuten größeren Außendurchmesser und dickere Ringe, was die Tragfähigkeit erhöht
• Bohrungsnummer (hintere 2 Ziffern) — Werte von 00 bis 10. Ab 04 gilt Zahl × 5 = Innendurchmesser d (mm) (Details siehe § Bohrungsnummer lesen)
• Miniaturreihe (688 / 608 und weitere 3-stellige Bezeichnungen) — die letzte Einzelziffer gibt direkt die Bohrung an (z. B. 688 = Bohrung d=8 mm, Reihe 68)

Wer diese Struktur verinnerlicht hat, kann Zusammenhänge wie „6204 und 6304 haben dieselbe Bohrung 20 mm, unterscheiden sich aber in der Reihe" oder „6004 und 6204 unterscheiden sich in der Reihe, haben aber beide Bohrung 20 mm" allein aus der Bezeichnung herauslesen.

Die fünf Maßreihen im Vergleich

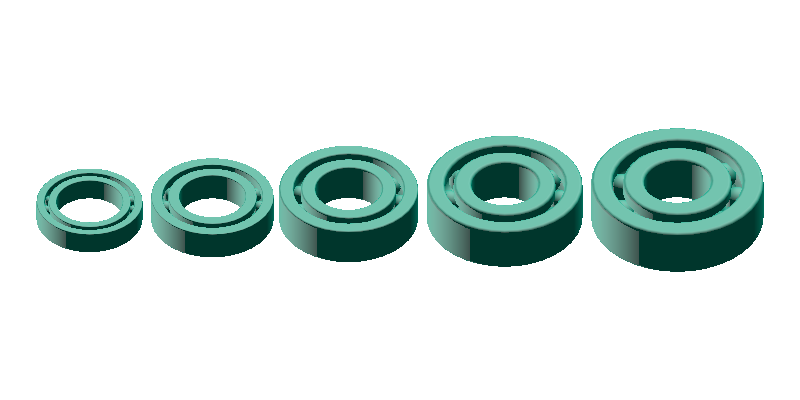

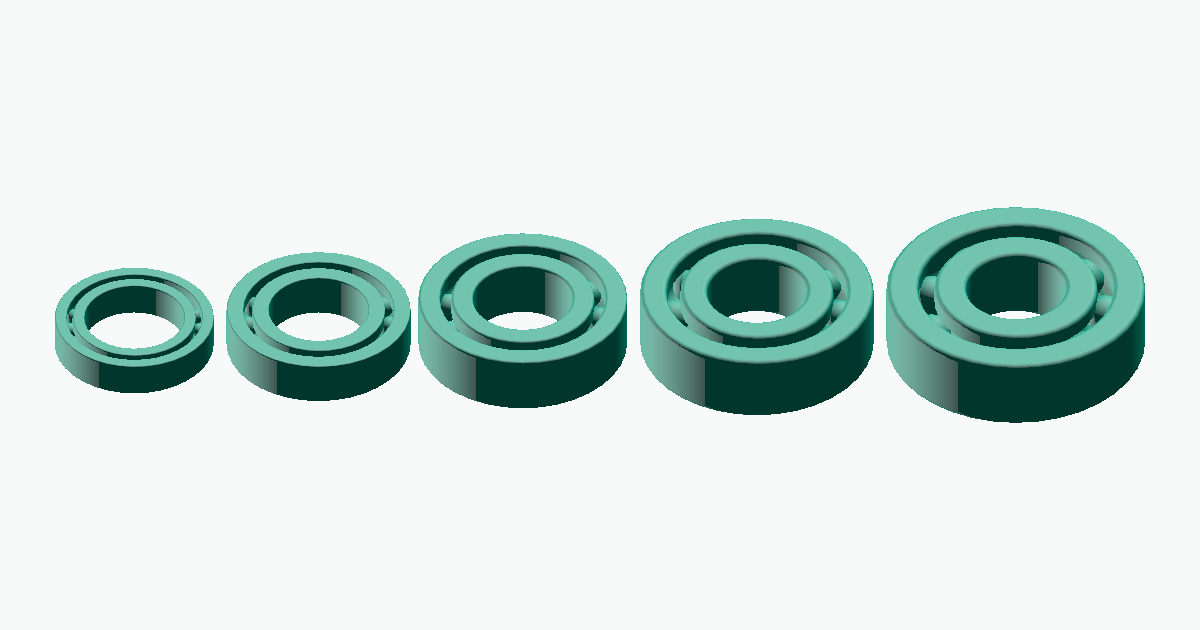

Die Maßreihen der Rillenkugellager reichen von besonders schmalen bis hin zu schweren Ausführungen. Stellt man die fünf Reihen bei gleichem Innendurchmesser d = 20 mm (Bohrungsnummer 04) nebeneinander, wachsen Außendurchmesser und Breite stufenweise an.

Bohrungsnummer lesen

Die Zuordnung der Bohrungsnummer (der letzten zwei Ziffern einer Bezeichnung) zum tatsächlichen Innendurchmesser d erfolgt über eine unstetige Nachschlagetabelle. Die Werte 00 bis 03 sind unregelmäßig, ab 04 lässt sich die Bohrung mechanisch über Zahl × 5 mm berechnen.

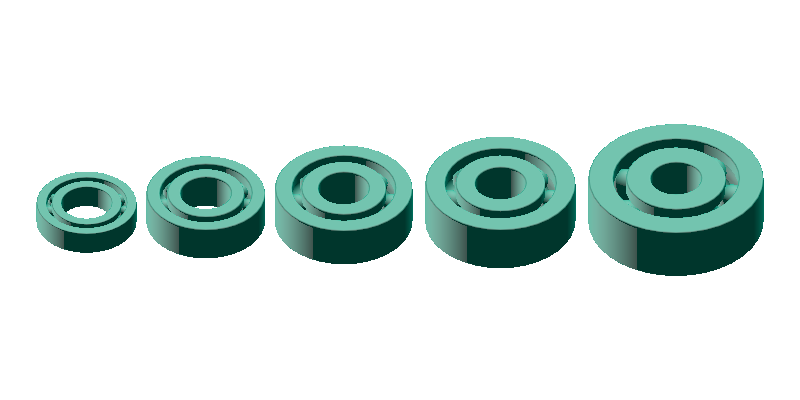

Die Miniaturreihe (688 / 698 / 608 / 628 / 638 u. a.) trägt die Bohrung in der letzten Einzelziffer. 688 liest sich als 68er-Reihe, Bohrung 8 mm; 609 als 60er-Reihe, Bohrung 9 mm. Es sind eigens definierte Sondergrößen für besonders kleine Lager — der Generator umfasst derzeit zehn Miniaturvarianten quer über die Sortimente d8 und d9.

Maßtabelle (65 Bezeichnungen)

Die folgende Maßtabelle listet die 65 Bezeichnungen auf, die meta-matic erzeugen kann, geordnet nach Reihe. Die vier Werte d / D / B / r orientieren sich an den genormten Hauptabmessungen nach JIS B 1521 / ISO 15 als Referenz.

68er-Reihe (besonders schmal, 11 Bezeichnungen)

69er-Reihe (schmal, 11 Bezeichnungen)

60er-Reihe (leichte Belastung, 11 Bezeichnungen)

62er-Reihe (mittlere Belastung, 11 Bezeichnungen, am verbreitetsten)

63er-Reihe (hohe Belastung, 11 Bezeichnungen)

Miniaturreihe d=8 / d=9 (10 Bezeichnungen)

Lager aus gemessenen Maßen identifizieren

Bei der Instandsetzung gebrauchter Maschinen oder bestehender Anlagen ist die Situation „das Lager in meiner Hand hat keine lesbare Bezeichnung" gängig. Mit einem Messschieber oder einer Bügelmessschraube lassen sich d / D / B messen und die Bezeichnung in der obigen Maßtabelle nachschlagen. Der Eckenradius r ist schwer zu messen, doch wenn d / D / B mit keiner anderen Zeile überlappen, lässt sich häufig allein damit auf eine Zeile eingrenzen.

1. Innendurchmesser d messen

   Den Bohrungsdurchmesser mit dem Messschieber messen. Dies ist die am genauesten messbare Größe, sodass die Suche am zuverlässigsten an d ankert.

2. Außendurchmesser D messen

   Den Außendurchmesser des Außenrings messen. Zusammen mit d ist die Reihe weitgehend festgelegt; die Messung von D engt das Ergebnis bei einem typischen Rillenkugellager in der Regel auf eine der Reihen 68/69/60/62/63 ein (die 16000er-Reihe, R-Reihen und weitere Sonderausführungen müssen gesondert verifiziert werden).

3. Breite B messen

   Die axiale Dicke mit dem Messschieber messen. Zwei Lager mit identischem d / D, aber unterschiedlichem B sind unterschiedliche Bezeichnungen (z. B. teilen 6004 und 6204 d=20, haben aber B=12 bzw. 14).

4. Mit der Tabelle abgleichen

   Diese drei Werte in der § Maßtabelle nachschlagen und die passende Bezeichnung herauslesen. Stimmt auch r (Eckenradius) überein, handelt es sich mit hoher Wahrscheinlichkeit um ein Normreihen-Teil. Stimmt es nicht überein, könnte es eine herstellerspezifische Größe oder eine andere Norm (ISO / DIN o. a.) sein.

Rillenkugellager-GeneratorBEARINGhttps://meta-matic.com/de/3d/bearing/

STEP-Daten erzeugen

Sobald die Bezeichnung oder die vier Werte d / D / B / r feststehen, lässt sich auf meta-matic eine STEP-Datei für 3D-CAD auf der Stelle erzeugen. Wird im Formular im Bezeichnungsfeld z. B. 6204 eingegeben, werden die vier Maße automatisch ausgefüllt. Die Ausgabe lässt sich in gängigen CAD-Paketen wie Fusion 360, FreeCAD, SolidWorks und Rhinoceros öffnen.

Beim Einbau eines Lagers auf einer Welle ist außerdem die Passung zwischen Welle und Lagerinnendurchmesser maßgeblich. Die Nennbohrung eines 6204 beträgt 20 mm, die tatsächliche Toleranz liegt aber je nach Genauigkeitsklasse in der Größenordnung von +0 / -0,010 mm. Ob die Welle als „Spielpassung", „Übergangspassung" oder „Presspassung" ausgeführt wird, hängt von Drehrichtung, Lastverhältnissen und Temperaturschwankungen ab. Konkrete Wellendurchmesser und Toleranzklassen liefert der ISO-Passungs-Rechner.
