Aluminium-Profil-Generator

Geben Sie Profilgröße, Zellenanzahl und Länge an, um eine T-Nut-Aluminium-Profil-STEP-Datei zu erzeugen.

🔍 3D-Vorschau zuerst ansehen
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
2020 · 200 mm
ALUM EXTRUSION
DEFAULT PARAMETERS

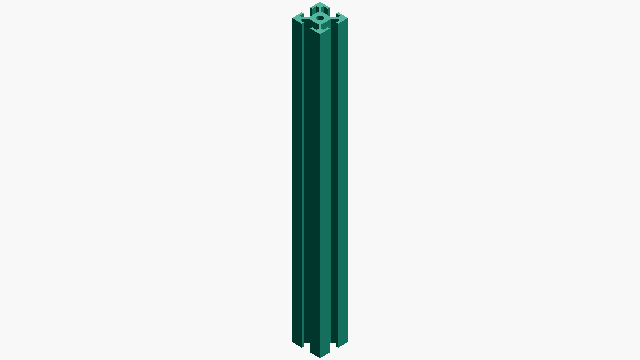

Aluminium-Profil-Generator SAMPLE · 2020 · 200 mm
Dies ist ein Beispielbild. Nach der Generierung können Sie das Modell in der 3D-Vorschau ansehen. 3D-Vorschau →
CALCULATED · SPEC
AUTO-COMPUTED
N
2020
Handelsbezeichnung
W×H
20 × 20mm
Querschnitt
g
6.0mm
Nutöffnung
HOW-TO So generieren Sie eine Aluminium-Profil-STEP-Datei +
  1. Profilgröße, horizontale Zellen, vertikale Zellen und Länge eingeben
  2. Schaltfläche „STEP-Datei erstellen" drücken
  3. Der Download der STEP-Datei beginnt automatisch
  4. Die 3D-Vorschau auf der Download-Seite überprüfen
