Q: 6204 と 608 の違いは何ですか？

系列も内径も異なります。6204 は 62 系列・内径 20 mm（外径 47mm / 幅 14mm）、608 は 60 系列・ミニチュア族・内径 8 mm（外径 22mm / 幅 7mm）です。6204 は電動工具やモーター軸で頻用、608 は 3D プリンターの押出機やスケートボードでよく使われます。

Q: 6000 番台 と 6200 番台 はどちらを使えばいいですか？

入手性とコストで選ぶなら 62 系列、軽量化や薄型化が必要なら 60 系列 です。62 系列はホームセンター・通販でも揃いやすく価格も手頃。同じ内径で外径と幅が一回り大きい分、許容荷重が高くなります。DIY や 3D プリンターでは 62 系列を第一候補にし、寸法的に収まらない場合のみ 60 系列の検討に移ります。

Q: 6204ZZ や 608-2RS の ZZ 2RS とは？

シール記号 です。ZZ（または 2Z）は両側に金属シールド板を持つ防塵タイプ、2RS（または 2RU）は両側に接触ゴムシールを持つ防水・防塵タイプを示します。何も付かない型番（例 6204)は 開放形 で、軸受の両側にシールド/シールが付かないタイプです。meta-matic で生成されるのは開放形の外形のみで、シール部品は含まれません。

Q: 軸径からベアリングを決めるとき、内径はどう選びますか？

軸径と同じ呼び寸法のベアリング内径を選びます。たとえば軸径 8 mm なら内径 8 mm の 608 / 628 / 638 などのミニチュア（系列は荷重で選択）、軸径 20 mm なら 6004 / 6204 / 6304 のいずれかから荷重条件で選びます。軸側はベアリング内径に対して k5 / m5（しまりばめ） や j6（中間ばめ） などの公差クラスで仕上げます。詳細は ISO はめあい公差計算ツール を参照してください。

公開日 2026-06-22 8 分で読めます

ベアリング（深溝玉軸受）の 呼び番号 は、6204 や 608 のように数字 3〜4 桁で表される 規格化された識別番号 です。6204 の「62」や 6804 の「68」のように先頭の 系列記号 が 断面寸法（外径と幅のバランス） を、末尾の 内径番号 が 内径 d を表します。本ガイドでは、5 つの主要系列（68 / 69 / 60 / 62 / 63）の使い分け・内径番号の読み方・JIS B 1521 / ISO 15 に基づく 65 型番カタログ・寸法から型番を逆引きする方法を、meta-matic のベアリング生成機能と関連付けて解説します。

ベアリング型番（呼び番号）とは

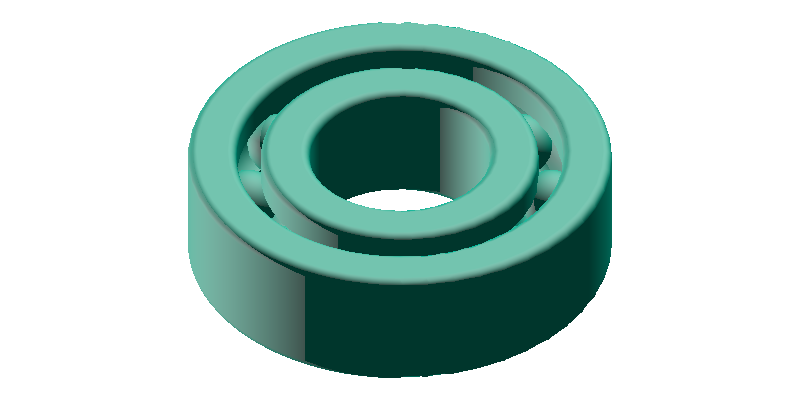

呼び番号（designation）は ベアリング 1 個の標準境界寸法を特定する型番 です。6204 と書けば「内径 20 mm・外径 47 mm・幅 14 mm・角部フィレット r ≤ 1.0 mm(最小面取り寸法)」の標準境界寸法が決まり、ISO/JIS 準拠品どうしであれば メーカーが違っても同じ寸法のものが手に入ります。これはねじの M3 や M5 が直径とピッチを一意に決めるのと同じ仕組みで、規格が 互換性 を保証しています。なお、シール記号 ZZ/2RS・すきま記号 C2/C3・精度等級記号 P5/P4 などは別途記号で指定する必要があります。

深溝玉軸受の呼び番号は JIS B 1521 / ISO 15 で定められた標準境界寸法に基づきます。呼び番号から d / D / B / r の 4 値が一意に決まるため、設計図に「6204 を使用」と書くだけで軸径・ハウジング穴径・スペーサ厚みなどがすべて確定します。逆に言えば、呼び番号を知らないまま「同じくらいの大きさのベアリング」を選ぼうとすると、d が同じでも外径や幅が違って既存のハウジング穴に入らない、というトラブルが発生します。

ベアリング（深溝玉軸受）生成BEARINGhttps://meta-matic.com/3d/bearing/

本ガイドが対象とする範囲

本ガイドは 単列深溝玉軸受（開放形） の呼び番号を対象としています。シールド付き ZZ・接触シール付き 2RSの補助記号、円すいころ軸受やスラスト軸受などの別形式、すきま記号 C2/C3/C4・精度等級記号は扱いません。

呼び番号の 2 つの構成要素

呼び番号は 系列記号 と 内径番号 の 2 つの部分から成ります。6204 の場合、62 が系列記号（62 系列＝中重荷重）、04 が内径番号（内径 d = 04 × 5 = 20 mm）です。同じ系列でも内径番号が変われば外径・幅が変わり、同じ内径でも系列が変われば外径・幅が変わります。

系列記号（先頭 2 桁） — 68 / 69 / 60 / 62 / 63 の 5 種類。数字が大きいほど 外径とリング肉厚が大きく、許容荷重が高くなる
内径番号（末尾 2 桁） — 00〜10 の数字。04 以降は 数字 × 5 = 内径 d (mm) で読む（詳細は § 内径番号の読み方に記載）
ミニチュア（688 / 608 等の 3 桁型番） — 末尾 1 桁が内径を直接表す特殊表記（688 は内径 d=8 mm・系列 68）

この構造を理解すると、「6204 と 6304 は同じ内径 20 mm で系列だけが違う」「6004 と 6204 は同じ系列ではないが内径 20 mm で共通」のような関係性が型番だけで読み取れるようになります。

主要 5 系列の比較

深溝玉軸受の系列は 薄肉から重荷重まで 5 段階 で整理されています。同じ内径 d = 20 mm（内径番号 04）で 5 系列を並べると、外径と幅が段階的に大きくなることがわかります。

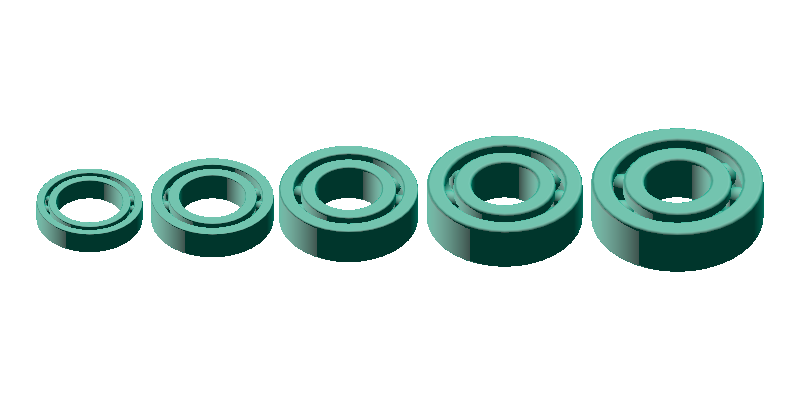

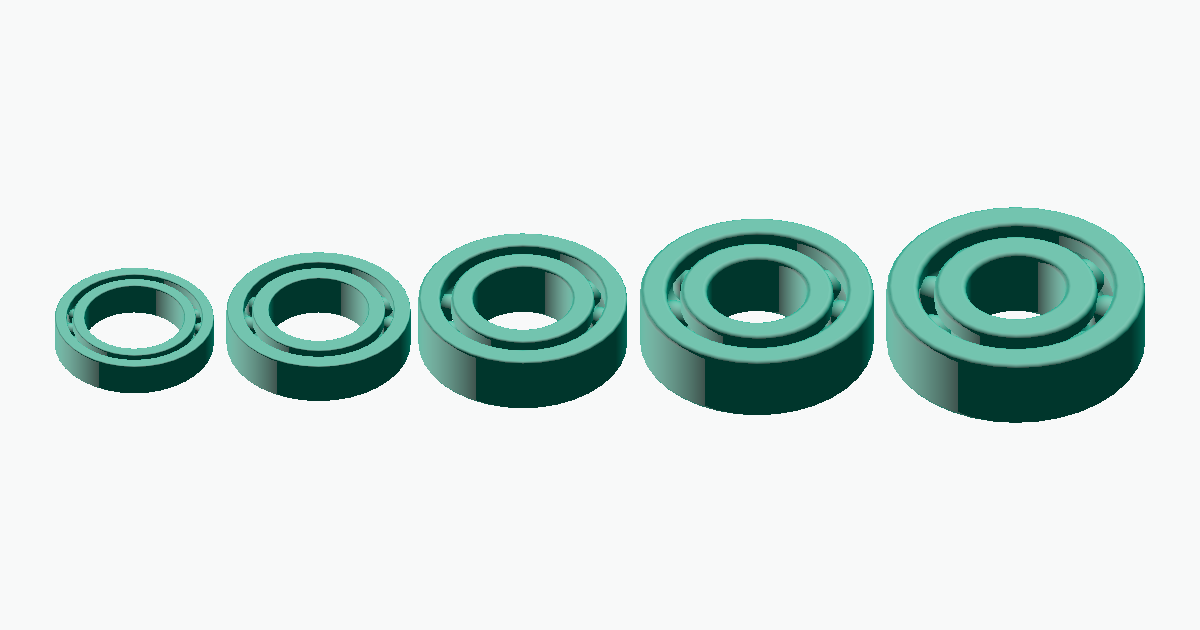

内径20mmで揃えた5系列のベアリング比較（6804/6904/6004/6204/6304） — 図2: 同じ内径 d = 20 mm で 5 系列を並べた比較。左から 6804（薄肉）→ 6904 → 6004 → 6204（標準）→ 6304（重荷重）。系列番号が大きくなるほど外径と幅が拡大する

系列	通称	内径 d=20 の例	外径 D / 幅 B	用途の目安
68 系列	超薄肉	`6804`	32 / 7 mm	小型ロボット・カメラジンバル・薄型機構
69 系列	薄肉	`6904`	37 / 9 mm	小型減速機・自転車ハブ・3Dプリンター可動部
60 系列	軽荷重	`6004`	42 / 12 mm	小型モーター・卓上機器・DIY 標準
62 系列	中荷重	`6204`	47 / 14 mm	最頻出。電動工具・DC モーター・汎用機械
63 系列	重荷重	`6304`	52 / 15 mm	産業機械・大トルク減速機・重荷重軸

表1: 主要 5 系列の比較（内径 d=20 mm の例）

まず `62` 系列から検討する

DIY や 3D プリンター・小型機構の設計では、スペースに余裕があり荷重容量に余裕を持たせたい場合は 62 系列が第一候補 です。62 系列（6200〜6210）は同じ内径でも 60 系列より外径と幅が大きい分、許容荷重が高くなります。入手性も良好です。薄型化や軽量化が必要になってから 68 / 69 系列の検討に移るのが、設計手戻りの少ない順序です。

内径番号の読み方

内径番号（呼び番号末尾 2 桁）と実際の内径 d の対応は 非連続的なテーブル方式 です。00〜03 は不規則な値、04 以降は コード × 5 mm という機械的な掛け算で算出できます。

内径番号	内径 d (mm)	計算式	対応する呼び番号の例
00	10	（不規則）	`6000` / `6200` / `6800`
01	12	（不規則）	`6001` / `6201` / `6801`
02	15	（不規則）	`6002` / `6202` / `6802`
03	17	（不規則）	`6003` / `6203` / `6803`
04	20	04 × 5 = 20	`6004` / `6204` / `6804`
05	25	05 × 5 = 25	`6005` / `6205` / `6805`
06	30	06 × 5 = 30	`6006` / `6206` / `6806`
07	35	07 × 5 = 35	`6007` / `6207` / `6807`
08	40	08 × 5 = 40	`6008` / `6208` / `6808`
09	45	09 × 5 = 45	`6009` / `6209` / `6809`
10	50	10 × 5 = 50	`6010` / `6210` / `6810`

表2: 内径番号と実際の内径の対応表

`00`〜`03` は暗記が必要

内径番号の 00〜03 の対応（10 / 12 / 15 / 17）は規則性がなく、設計時にミスが起きやすい部分 です。たとえば「6200 だから内径 20mm」と勘違いするのが典型的な失敗例。実際は 6200 は内径 10 mm（内径20 mm になるのは 6204 から）です。04 以降は × 5 で機械的に計算するだけなので暗記不要です。

ミニチュア（688 / 698 / 608 / 628 / 638 など）は 末尾 1 桁 が内径を直接表します。688 は 68 系列・内径 8 mm、609 は 60 系列・内径 9 mm と読みます。これらは d=8〜9 mm の極小サイズ専用で、本ガイドでは d8 と d9 のミニチュアタイプ計 10 種類を扱います。

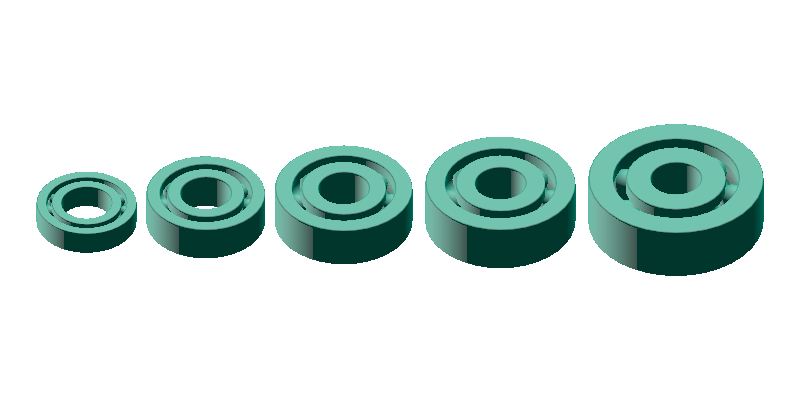

内径8mmで揃えた5系列のミニチュアベアリング比較（688/698/608/628/638） — 図3: 内径 d = 8 mm のミニチュア 5 種類。左から 688（超薄肉）→ 698 → 608 → 628 → 638（重荷重）。3D プリンター押出機・小型ロボット指関節・カメラジンバルなどで使われる

主要ベアリング型番一覧（65 種類）

以下は meta-matic で生成可能な 65 型番 を系列別に一覧化しています。d / D / B / r の 4 値は JIS B 1521 / ISO 15 標準境界寸法を参照したものです。

68 系列（超薄肉・11 型番）

呼び番号	d	D	B	r
`6800`	10	19	5	0.3
`6801`	12	21	5	0.3
`6802`	15	24	5	0.3
`6803`	17	26	5	0.3
`6804`	20	32	7	0.3
`6805`	25	37	7	0.3
`6806`	30	42	7	0.3
`6807`	35	47	7	0.3
`6808`	40	52	7	0.3
`6809`	45	58	7	0.3
`6810`	50	65	7	0.3

表3: 68 系列（薄型化・軽量化用途）

69 系列（薄肉・11 型番）

呼び番号	d	D	B	r
`6900`	10	22	6	0.3
`6901`	12	24	6	0.3
`6902`	15	28	7	0.3
`6903`	17	30	7	0.3
`6904`	20	37	9	0.3
`6905`	25	42	9	0.3
`6906`	30	47	9	0.3
`6907`	35	55	10	0.6
`6908`	40	62	12	0.6
`6909`	45	68	12	0.6
`6910`	50	72	12	0.6

表4: 69 系列（小型減速機・3D プリンター向け）

60 系列（軽荷重・11 型番）

呼び番号	d	D	B	r
`6000`	10	26	8	0.3
`6001`	12	28	8	0.3
`6002`	15	32	9	0.3
`6003`	17	35	10	0.3
`6004`	20	42	12	0.6
`6005`	25	47	12	0.6
`6006`	30	55	13	1.0
`6007`	35	62	14	1.0
`6008`	40	68	15	1.0
`6009`	45	75	16	1.0
`6010`	50	80	16	1.0

表5: 60 系列（DIY 標準・小型モーター用途）

62 系列（中荷重・11 型番・最頻出）

呼び番号	d	D	B	r
`6200`	10	30	9	0.6
`6201`	12	32	10	0.6
`6202`	15	35	11	0.6
`6203`	17	40	12	0.6
`6204`	20	47	14	1.0
`6205`	25	52	15	1.0
`6206`	30	62	16	1.0
`6207`	35	72	17	1.1
`6208`	40	80	18	1.1
`6209`	45	85	19	1.1
`6210`	50	90	20	1.1

表6: 62 系列（電動工具・汎用機械の主力サイズ）

63 系列（重荷重・11 型番）

呼び番号	d	D	B	r
`6300`	10	35	11	0.6
`6301`	12	37	12	1.0
`6302`	15	42	13	1.0
`6303`	17	47	14	1.0
`6304`	20	52	15	1.1
`6305`	25	62	17	1.1
`6306`	30	72	19	1.1
`6307`	35	80	21	1.5
`6308`	40	90	23	1.5
`6309`	45	100	25	1.5
`6310`	50	110	27	2.0

表7: 63 系列（産業機械・重荷重軸用）

ミニチュア族 d=8 / d=9（10 型番）

呼び番号	d	D	B	r	備考
`688`	8	16	4	0.2	68 系列
`698`	8	19	6	0.3	69 系列
`608`	8	22	7	0.3	60 系列・スケボー定番
`628`	8	24	8	0.3	62 系列
`638`	8	28	9	0.3	63 系列
`689`	9	17	4	0.2	68 系列
`699`	9	20	6	0.3	69 系列
`609`	9	24	7	0.3	60 系列
`629`	9	26	8	0.6	62 系列（r=0.6 は非 JIS）
`639`	9	30	10	0.6	63 系列

表8: ミニチュア族（3D プリンター押出機・スケートボード・小型ロボット）

寸法から型番を逆引きする

中古の機械や既存設備の補修で「手元のベアリングが何の型番か分からない」というケースは少なくありません。ノギスやマイクロメーターで d / D / B の 3 値を測れば、上記カタログから型番を逆引きできます。r（角部フィレット）は測りにくいですが、d / D / B が他の行と重ならない値なら、その時点で 1 行に絞り込めます。

内径 d を測る
軸穴の直径をノギスで測定します。最も精度が出やすい寸法 なので、ここを基準に絞り込みを始めると確実です。
外径 D を測る
外輪外周の直径を測定します。内径と組み合わせた段階で系列がほぼ確定するため、一般的な深溝玉軸受であれば多くの場合 68/69/60/62/63 系列のいずれかに絞り込めます（16000 系列・R シリーズなどの特殊品は別途確認）。
幅 B を測る
軸方向の厚みをノギスで測定します。同じ内径と外径でも幅が違えば別の型番（例: 6004 と 6204 は内径が20mmで共通でも幅は12mmと14mmで異なる）。
カタログで照合する
上記 3 値を § 主要ベアリング型番一覧と照合し、一致行の呼び番号を読みます。r（角部フィレット）も一致する場合は 標準系列品である可能性が高く なります。合わない場合はメーカー独自寸法や別規格（ISO/DIN 等）の可能性があります。

逆引きはフォームでも自動算出できる

meta-matic のベアリング生成ページでは、d / D / B / r の数値を入力すると REF カードに対応する呼び番号が自動表示 されます。寸法が JIS 標準と一致すれば呼び番号が出力され、一致しなければ CUSTOM 表示になります。型番が分からない既存品の型番特定に利用することが可能です。

ベアリング（深溝玉軸受）生成BEARINGhttps://meta-matic.com/3d/bearing/

STEPデータを生成する

呼び番号または d / D / B / r の 4 値が決まれば、meta-matic で 3D CAD 用 STEP ファイル をその場で生成できます。フォームの型番入力欄に 6204 のように呼び番号を入れると、寸法 4 値が自動充填されます。Fusion 360・FreeCAD・SolidWorks・Rhinoceros 等の主要 CADソフトにアップロード可能です。

生成されるのは開放形（玉のみ）

meta-matic で生成されるのは 開放形 の STEP データで、内輪・外輪・玉の 3 要素から構成されます。シールド（ZZ）・接触シール（2RS）・保持器・グリスは含まれません。設計図用の参考形状や 3D プリンター用の置換ダミーとしては有効ですが、実機相当のシール構造が必要な場合は CADソフト側で追加してください。また、内部の溝半径・玉数・玉径は JIS 規格に値が存在しないため、本ツール独自の幾何ルールで生成されます（規格完全準拠ではなく参考実装）。

また、ベアリングを軸に組み付けるときは、軸とベアリング内径のはめあい公差 が重要です。6204 のベアリング内径は呼び寸法 20 mm ですが、実際の許容差は等級によって +0 / -0.010 mm 程度です。これに対し軸側を「すきまばめ」「中間ばめ」「しまりばめ」のどれにするかは、回転方向・負荷条件・温度変化で決まります。具体的な軸径と公差クラスの計算は ISO はめあい公差計算ツールで確認できます。

よくある質問

Q`6204` と `608` の違いは何ですか？

系列も内径も異なります。6204 は 62 系列・内径 20 mm（外径 47mm / 幅 14mm）、608 は 60 系列・ミニチュア族・内径 8 mm（外径 22mm / 幅 7mm）です。6204 は電動工具やモーター軸で頻用、608 は 3D プリンターの押出機やスケートボードでよく使われます。

Q`6000 番台` と `6200 番台` はどちらを使えばいいですか？

入手性とコストで選ぶなら 62 系列、軽量化や薄型化が必要なら 60 系列 です。62 系列はホームセンター・通販でも揃いやすく価格も手頃。同じ内径で外径と幅が一回り大きい分、許容荷重が高くなります。DIY や 3D プリンターでは 62 系列を第一候補にし、寸法的に収まらない場合のみ 60 系列の検討に移ります。

Q`6204ZZ` や `608-2RS` の `ZZ` `2RS` とは？

シール記号 です。ZZ（または 2Z）は両側に金属シールド板を持つ防塵タイプ、2RS（または 2RU）は両側に接触ゴムシールを持つ防水・防塵タイプを示します。何も付かない型番（例 6204)は 開放形 で、軸受の両側にシールド/シールが付かないタイプです。meta-matic で生成されるのは開放形の外形のみで、シール部品は含まれません。

Qベアリングの CAD データはどこで入手できますか？

一般的にはメーカー公式サイト（NTN・SKF・NSK 等）からダウンロードできますが、会員登録や利用許諾が必要なことが多く、すべての型番が揃っているとは限りません。meta-matic では 65 型番すべての STEP データを 会員登録不要・即時ダウンロード で生成できます。寸法は JIS 標準準拠ですが、内部形状（玉数・溝半径）は独自ルールのため、設計図や 3D 配置の確認用としてご利用ください。

Q軸径からベアリングを決めるとき、内径はどう選びますか？

軸径と同じ呼び寸法のベアリング内径を選びます。たとえば軸径 8 mm なら内径 8 mm の 608 / 628 / 638 などのミニチュア（系列は荷重で選択）、軸径 20 mm なら 6004 / 6204 / 6304 のいずれかから荷重条件で選びます。軸側はベアリング内径に対して k5 / m5（しまりばめ） や j6（中間ばめ） などの公差クラスで仕上げます。詳細は ISO はめあい公差計算ツールを参照してください。
