パーツトレイ生成

外寸・行数・列数・壁厚・仕切り厚・角の丸みを指定して、仕切り付き収納トレイ(パーツトレイ)のSTEPファイルを生成します。

形状 格子仕切り付きトレイ 分割 最大 20 × 20 壁厚と一体
🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
120×80 · h30 · 2×3
PARTS TRAY
DEFAULT PARAMETERS

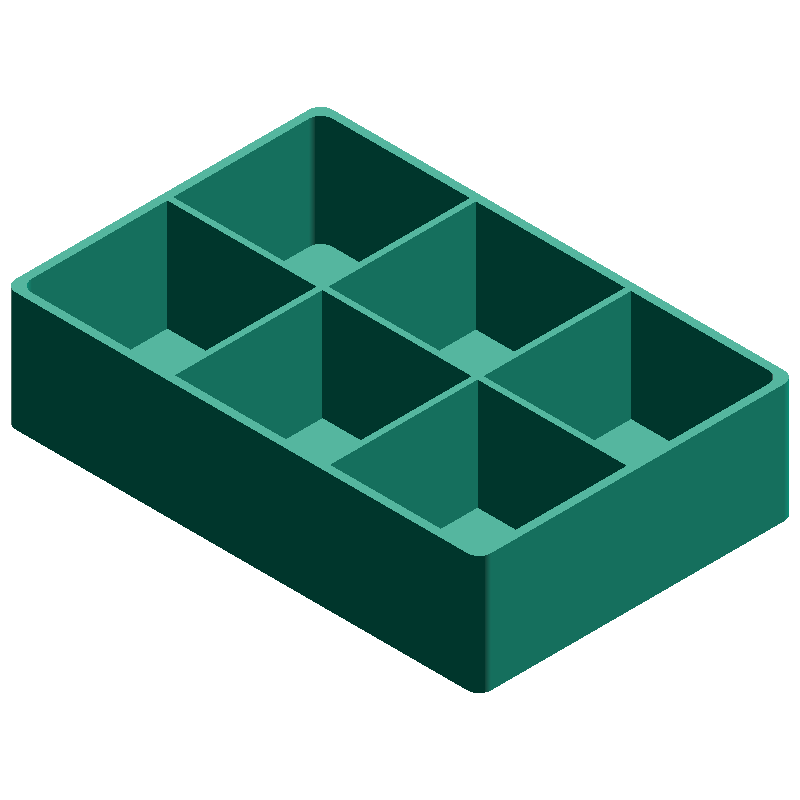

パーツトレイ生成 SAMPLE · 120 × 80 mm · h 30 mm · 2 × 3
CALCULATED · SPEC
AUTO-COMPUTED
cw
37.67mm
セル幅 (cw)
cd
37.25mm
セル奥行き (cd)
n
6
セル数
in
116 × 76mm
内寸 (IW × ID)
HOW-TO パーツトレイのSTEPファイルを生成する方法 +
  1. 外寸・行数・列数・壁厚・仕切り厚・角の丸みを入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
PARAMETERS
寸法を入力
8 REQUIRED
20–500 mm
mm

トレイの幅(X方向・外寸)

20–500 mm
mm

トレイの奥行き(Y方向・外寸)

20–500 mm
mm

トレイの高さ(Z方向・外寸)

1–20

幅方向の分割数

1–20

奥行き方向の分割数

0.2–40 mm
mm

外壁の厚み(底厚を兼ねる)

0.2–40 mm
mm

仕切り板の厚み

0–50 mm
mm

外形と内側外周の角丸半径(0で角)

ABOUT · STEP

STEPファイル(.step / .stp)は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド(mm単位)
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
