← Voltar ao início 3D GENERATOR / SCREW / HEXAGON NUT
OUTPUT · STEP (AP214)
PARAMETRIC · 3D · STEP

Porca hexagonal Gerador

Gere um arquivo STEP de porca hexagonal especificando o diâmetro nominal.

Padrão JIS B 1181-2014 / ISO 4032-2023 Formato Porca hexagonal padrão Tamanhos suportados M3–M36 (13 tipos)
🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL

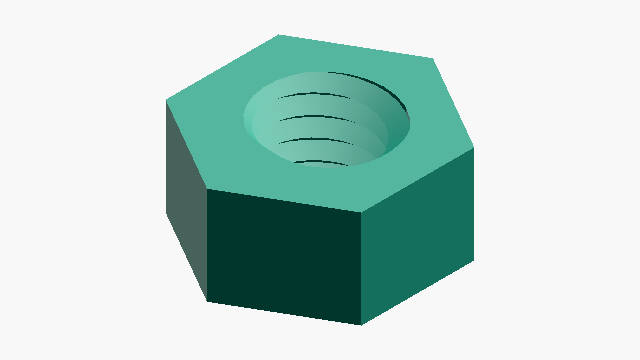

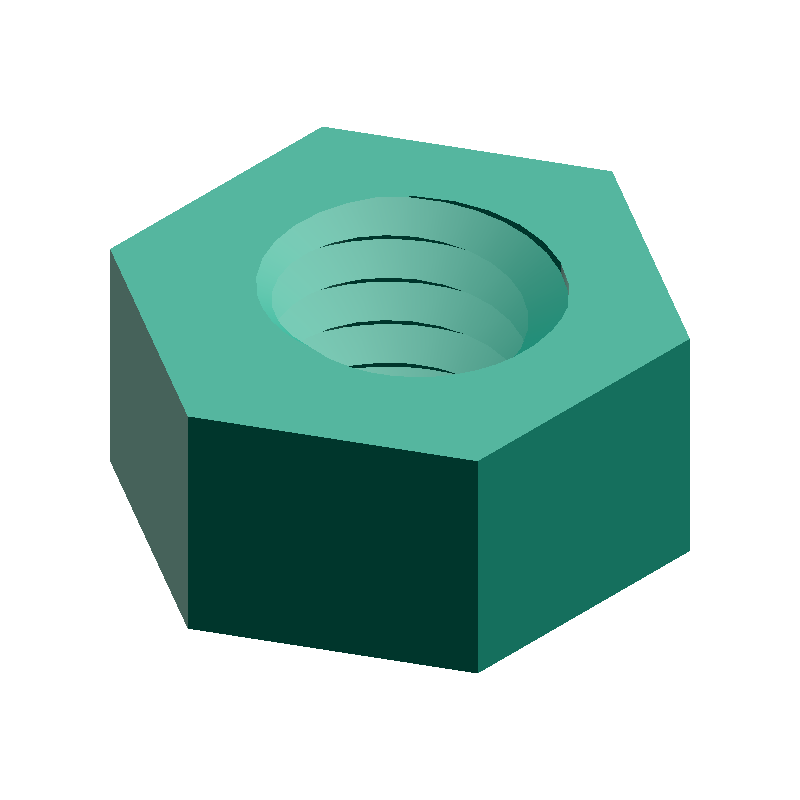

● SAMPLE IMAGE
VIEW · ISO
M5 · m=4 mm
HEXAGON NUT
DEFAULT PARAMETERS
Porca hexagonal Gerador SAMPLE · M5 · m 4 mm
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
Passo (P)
m
4.0mm
Altura da porca (m)
s
8.0mm
Largura entre faces (S)
e
9.24mm
Diâmetro circunscrito
HOW-TO Como gerar um arquivo STEP de porca hexagonal +
  1. Inserir o diâmetro nominal da rosca
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
Tags
Parafuso Utilitário
Geradores 3D relacionados
Voltar ao início →
Parafuso de cabeça cilíndrica com fenda
Parafuso de cabeça cilíndrica com fenda
Parafuso de cabeça hexagonal
Parafuso de cabeça hexagonal
Roda
Roda
Cocô
Cocô
Caixa
Caixa
Mola helicoidal
Mola helicoidal
Chassi de pintura
Chassi de pintura
Painel Honeycomb
Painel Honeycomb
Calculadoras relacionadas
PARAMETERS
Inserir dimensões
2 REQUIRED

Use valores padrão de JIS B 1181-2014 / ISO 4032-2023

Modelagem

Marcado: com rosca interna (arquivo grande)

CAUTION

Os parafusos e porcas gerados por esta ferramenta usam configurações de folga personalizadas.

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

  • Sólido em escala real (unidades mm)
  • Dimensões editáveis e pós-processamento no CAD
  • Conversível com fatiador para impressão 3D

Gerando modelo 3D
