PARAMETRIC · 3D · STEP

Bandeja com divisórias Gerador

Gera um arquivo STEP de uma bandeja organizadora com divisórias especificando dimensões externas, linhas, colunas, espessura de parede, espessura de divisória e raio dos cantos.

Forma Bandeja em grade Divisão Até 20 × 20 Fundo Integrado à parede

🔍 Ver prévia 3D primeiro

HOW-TO Como gerar o arquivo STEP de uma bandeja com divisórias +

Inserir dimensões externas, linhas, colunas, espessura de parede/divisória e raio dos cantos
Os valores calculados são atualizados em tempo real conforme os parâmetros
Clique em "Baixar arquivo STEP" ou "Verificar modelo STEP"
Se escolher "Baixar arquivo STEP", o arquivo STEP será salvo automaticamente
Se escolher "Verificar modelo STEP", verifique o modelo 3D exibido e clique manualmente em "Baixar arquivo STEP"

SAMPLE

STATIC · DEFAULT-VALUE MODEL

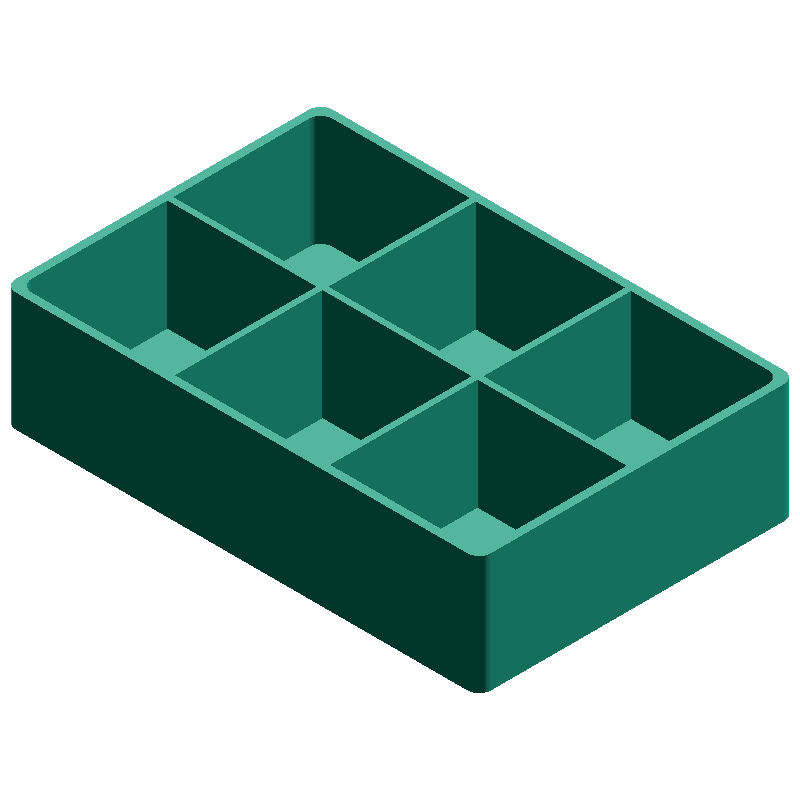

● SAMPLE IMAGE

VIEW · ISO

120×80 · h30 · 2×3

PARTS TRAY

DEFAULT PARAMETERS

37.67mm

Largura da célula

37.25mm

Profundidade da célula

Células

116 × 76mm

Interno (IW × ID)

PARAMETERS

Inserir dimensões

8 REQUIRED

Largura externa(W) 20–500 mm

Largura da bandeja (X, externo)

Profundidade externa(D) 20–500 mm

Profundidade da bandeja (Y, externo)

Altura(H) 20–500 mm

Altura da bandeja (Z, externo)

Colunas(c) 1–20

Número de divisões na largura

Linhas(r) 1–20

Número de divisões na profundidade

Espessura de parede(t) 0.2–40 mm

Espessura da parede externa (também o fundo)

Espessura de divisória(dt) 0.2–40 mm

Espessura das divisórias

Raio dos cantos(f) 0–50 mm

Raio dos cantos do perímetro externo/interno (0 = vivo)

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

Sólido em escala real (unidades mm)
Dimensões editáveis e pós-processamento no CAD
Conversível com fatiador para impressão 3D
