Parafuso de cabeça hexagonal Gerador

Gere um arquivo STEP de parafuso de cabeça hexagonal especificando o diâmetro nominal e comprimento.

Padrão JIS B 1180-2014 / ISO 4014-2022 Formato Cabeça hexagonal Tamanhos suportados M3–M64 (18 tipos)

🔍 Ver prévia 3D primeiro

SAMPLE

STATIC · DEFAULT-VALUE MODEL

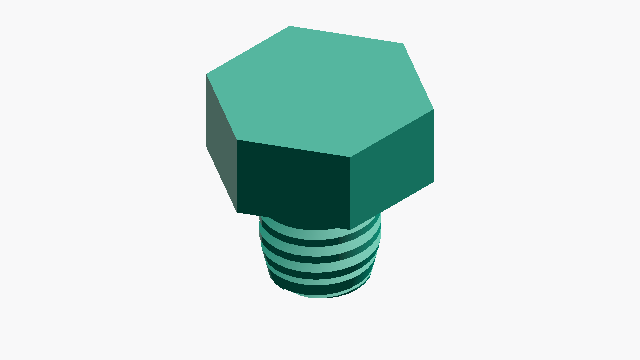

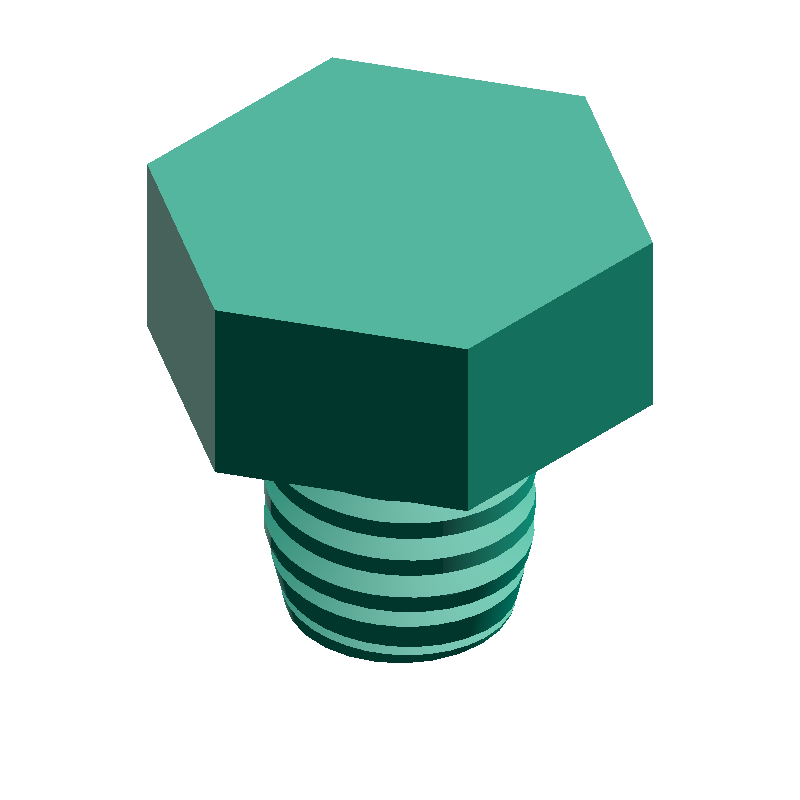

● SAMPLE IMAGE

VIEW · ISO

M5 · L=5 mm

HEXAGON HEAD SCREW

DEFAULT PARAMETERS

0.80mm

Passo (P)

3.50mm

Altura da cabeça (k)

8.50mm

Comprimento total (k + ℓ)

HOW-TO Como gerar um arquivo STEP de parafuso de cabeça hexagonal +

Inserir o diâmetro nominal da rosca e o comprimento
Pressionar o botão «Gerar arquivo STEP»
O download do arquivo STEP inicia automaticamente
Verificar a visualização 3D exibida na página de download

PARAMETERS

Inserir dimensões

3 REQUIRED

Diâmetro de rosca nominal (d)

Use valores padrão de JIS B 1180-2014 / ISO 4014-2022

Comprimento do parafuso(ℓ) 1–40 mm

Comprimento da parte do eixo (sem incluir a cabeça)

Modelagem

Gerar filetes

Marcado: com filetes (arquivo grande)

CAUTION

Os parafusos e porcas gerados por esta ferramenta usam configurações de folga personalizadas.

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

Sólido em escala real (unidades mm)
Dimensões editáveis e pós-processamento no CAD
Conversível com fatiador para impressão 3D
