Porca hexagonal (UNC / polegada) Gerador

Selecione uma designação UNC (ex.: 1/4-20) para gerar um arquivo STEP de uma porca hexagonal com rosca Unified National Coarse (UNC) em polegadas.

Norma ASME B1.1 / ASME B18.2.2 Table 4 hex nut Forma Porca hexagonal padrão Tamanhos suportados 1/4-20 a 1-8 UNC (10 variantes)

🔍 Ver prévia 3D primeiro

HOW-TO Como gerar um arquivo STEP de porca hexagonal (UNC / rosca em polegadas) +

Selecionar a designação UNC
Os valores calculados são atualizados em tempo real conforme os parâmetros
Clique em «Baixar arquivo STEP» ou «Verificar modelo STEP»
Se escolher «Baixar arquivo STEP», o arquivo STEP será salvo automaticamente
Se escolher «Verificar modelo STEP», verifique o modelo 3D exibido e clique manualmente em «Baixar arquivo STEP»

SAMPLE

STATIC · DEFAULT-VALUE MODEL

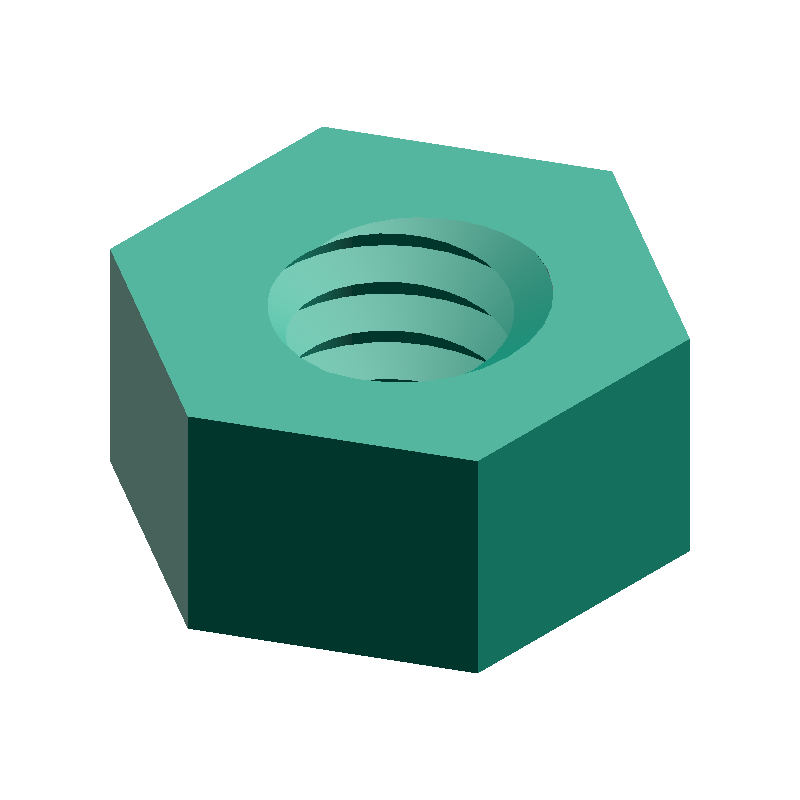

● SAMPLE IMAGE

VIEW · ISO

1/4-20 UNC · m=5.56 mm

HEXAGON NUT UNC

DEFAULT PARAMETERS

Porca hexagonal (UNC / polegada) Gerador

1.27mm

Passo

5.56mm

Altura da porca

11.11mm

Largura entre faces

12.83mm

Diâmetro circunscrito

PARAMETERS

Inserir dimensões

2 REQUIRED

Designação da rosca

Use os valores padrão de ASME B1.1 UNC (Unified National Coarse)

Modelagem

Gerar filetes

Marcado: com filetes

CAUTION

Os parafusos e porcas gerados por esta ferramenta usam configurações de folga personalizadas. Para os tamanhos 7/16-14 e 9/16-12, a porca hexagonal ASME B18.2.2 usa uma largura entre faces diferente da do parafuso de cabeça hexagonal UNC (hex cap screw) de mesmo diâmetro (diferença definida pela norma).

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

Sólido em escala real (unidades mm)
Dimensões editáveis e pós-processamento no CAD
Conversível com fatiador para impressão 3D
