Perfil de alumínio Gerador

Especifique o tamanho do perfil, o número de células e o comprimento para gerar um arquivo STEP de perfil de alumínio com ranhura em T.

🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
2020 · 200 mm
ALUM EXTRUSION
DEFAULT PARAMETERS

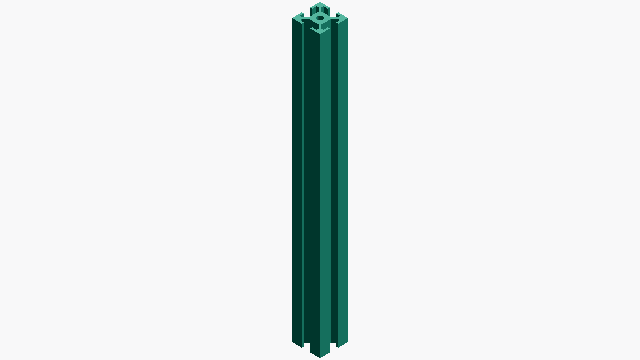

Perfil de alumínio Gerador SAMPLE · 2020 · 200 mm
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
N
2020
Nome comum
W×H
20 × 20mm
Seção transversal
g
6.0mm
Abertura da ranhura
HOW-TO Como gerar um arquivo STEP de perfil de alumínio +
  1. Inserir o tamanho do perfil, as células horizontais, as células verticais e o comprimento
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
Tags
Utilitário Para impressão 3D
Geradores 3D relacionados
Voltar ao início →
Ovo
Ovo
Bandeja com divisórias
Bandeja com divisórias
Roda
Roda
Caixa
Caixa
Mola helicoidal
Mola helicoidal
Dado
Dado
Pedra
Pedra
Painel Honeycomb
Painel Honeycomb
Calculadoras relacionadas
PARAMETERS
Inserir dimensões
4 REQUIRED

Lado de uma célula (20 / 30 / 40 mm)

1–10 células
células

Número de ranhuras horizontais

1–10 células
células

Número de ranhuras verticais

10–2000 mm
mm

Comprimento na direção de extrusão

CAUTION

O perfil de alumínio gerado por esta ferramenta é uma implementação de referência baseada em valores estimados de múltiplas fontes.

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

  • Sólido em escala real (unidades mm)
  • Dimensões editáveis e pós-processamento no CAD
  • Conversível com fatiador para impressão 3D
