Painel Honeycomb Gerador

Especifique o tamanho da célula, a espessura da parede, o comprimento, a largura e a altura para gerar um arquivo STEP de painel honeycomb.

🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
s=15 · t=2 · 100×100×10
HONEYCOMB BOARD
DEFAULT PARAMETERS

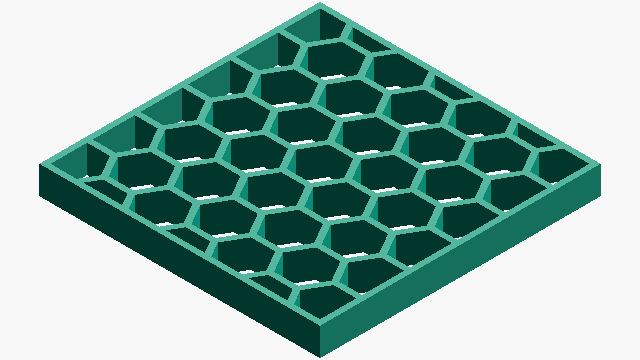

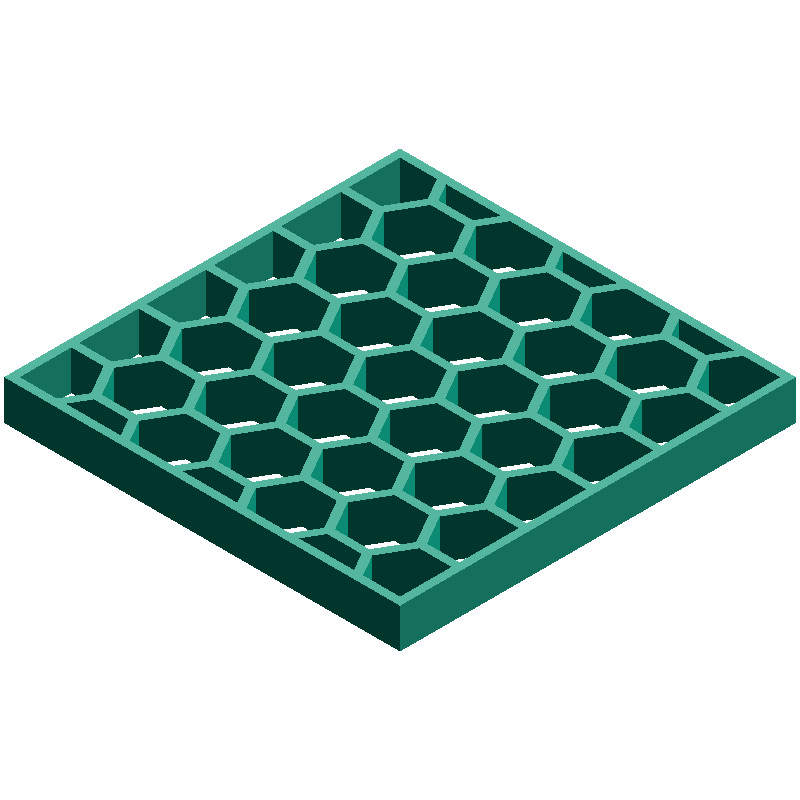

Painel Honeycomb Gerador SAMPLE · 100 × 100 × 10 mm
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
p
17.0mm
Passo da célula (mm)
HOW-TO Como gerar um arquivo STEP de painel alveolar +
  1. Inserir o tamanho da célula, a espessura da parede, o comprimento, a largura e a altura
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
