零件托盘生成

通过指定外形尺寸、行数、列数、壁厚、隔板厚度和圆角半径，生成带隔层的收纳托盘（零件托盘）的STEP文件。

形状 网格分隔托盘 分割 最多 20 × 20 底部 与壁一体
🔍 先查看3D预览
HOW-TO 生成零件托盘STEP文件的方法 +
  1. 输入外形尺寸、行数、列数、壁厚/隔板厚度和圆角半径
  2. 输入参数变化时，计算结果实时更新
  3. 点击"下载 STEP 文件"或"查看 STEP 模型"
  4. 若选择"下载 STEP 文件"，STEP 文件将自动保存
  5. 若选择"查看 STEP 模型"，请查看显示的 3D 模型后再手动点击"下载 STEP 文件"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
120×80 · h30 · 2×3
PARTS TRAY
DEFAULT PARAMETERS

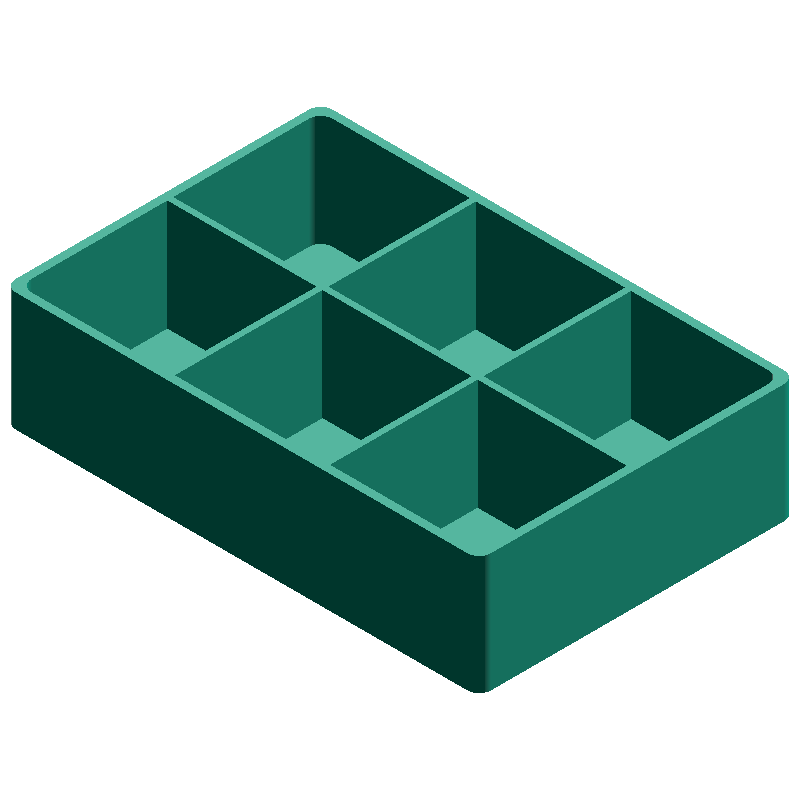

零件托盘生成 SAMPLE · 120 × 80 mm · h 30 mm · 2 × 3
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
cw
37.67mm
单元宽度
cd
37.25mm
单元深度
n
6
单元数
in
116 × 76mm
内尺寸 (IW × ID)
标签
实用工具 适合3D打印
相关3D生成器
返回首页 →
车轮
车轮
便便
便便
螺旋弹簧
螺旋弹簧
石头
石头
蜂巢板
蜂巢板
盒子
盒子
骰子
骰子
蛋
蛋
相关计算工具
PARAMETERS
输入尺寸
8 REQUIRED
20–500 mm
mm

托盘宽度（X·外形）

20–500 mm
mm

托盘深度（Y·外形）

20–500 mm
mm

托盘高度（Z·外形）

1–20

宽度方向的分割数

1–20

深度方向的分割数

0.2–40 mm
mm

外壁厚度（兼作底部）

0.2–40 mm
mm

隔板的厚度

0–50 mm
mm

外形和内侧外周的圆角半径（0为直角）

铝型材
铝型材
骰子
骰子
便便
便便
赛之河原
赛之河原
ABOUT · STEP

STEP文件（.step / .stp）是可保存尺寸和拓扑信息的3D CAD标准格式。兼容Fusion 360、SolidWorks、FreeCAD等主流CAD软件。

  • 实尺寸实体（mm单位）
  • 可在CAD中编辑尺寸和追加加工
  • 可通过切片软件转换为3D打印格式
