부품 트레이 생성

외형 치수·행·열·벽 두께·칸막이 두께·모서리 라운드를 지정하여 칸막이가 있는 수납 트레이(부품 트레이)의 STEP 파일을 생성합니다.

형상 격자 칸막이 트레이 분할 최대 20 × 20 바닥 벽과 일체
🔍 3D 미리보기로 먼저 확인
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
120×80 · h30 · 2×3
PARTS TRAY
DEFAULT PARAMETERS

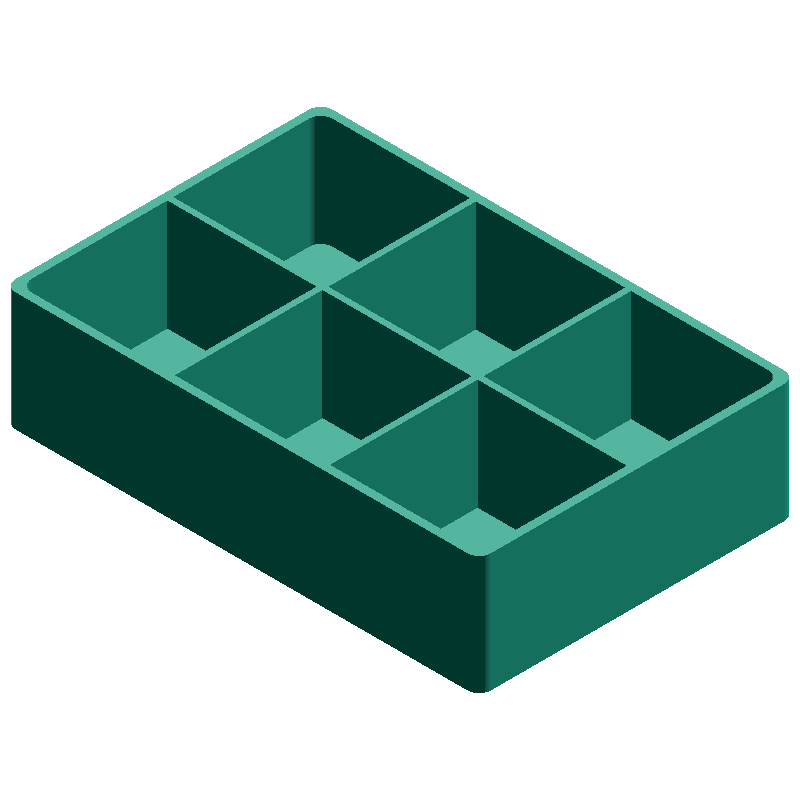

부품 트레이 생성 SAMPLE · 120 × 80 mm · h 30 mm · 2 × 3
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
cw
37.67mm
셀 너비 (cw)
cd
37.25mm
셀 깊이 (cd)
n
6
셀 수
in
116 × 76mm
내측 치수 (IW × ID)
HOW-TO 부품 트레이 STEP 파일 생성 방법 +
  1. 외형 치수·행·열·벽/칸막이 두께·모서리 라운드를 입력한다
  2. 「STEP 파일 생성」버튼을 누른다
  3. STEP 파일 다운로드가 자동으로 시작된다
  4. 다운로드 페이지에 표시된 3D 미리보기를 확인한다
태그
유틸리티 3D 프린팅용
관련 3D 생성기
홈으로 돌아가기 →
허니콤 보드
허니콤 보드
주사위
주사위
응가
응가
돌
돌
상자
상자
바퀴
바퀴
알루미늄 프로파일
알루미늄 프로파일
달걀
달걀
관련 계산기
PARAMETERS
치수 입력
8 REQUIRED
20–500 mm
mm

트레이 너비(X·외형)

20–500 mm
mm

트레이 깊이(Y·외형)

20–500 mm
mm

트레이 높이(Z·외형)

1–20

너비 방향 분할 수

1–20

깊이 방향 분할 수

0.2–40 mm
mm

외벽 두께(바닥 겸용)

0.2–40 mm
mm

칸막이 판 두께

0–50 mm
mm

외형·내측 외주 모서리 반경(0이면 각짐)

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
