Dado Gerador

Especifique o comprimento da aresta, o raio de canto e o tamanho dos pontos para gerar um arquivo STEP de um dado.

🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL

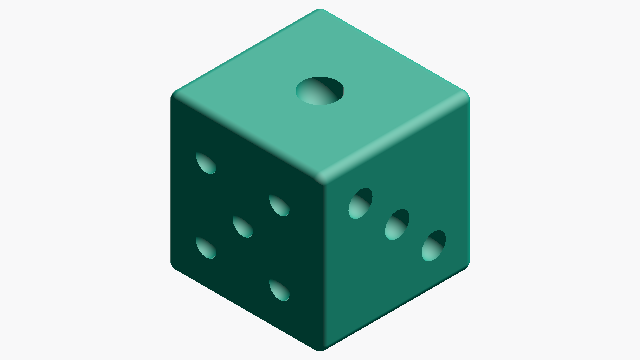

● SAMPLE IMAGE
VIEW · ISO
16 mm · r=5% · pip=6.2%
DICE
DEFAULT PARAMETERS
Dado Gerador SAMPLE · 16 mm

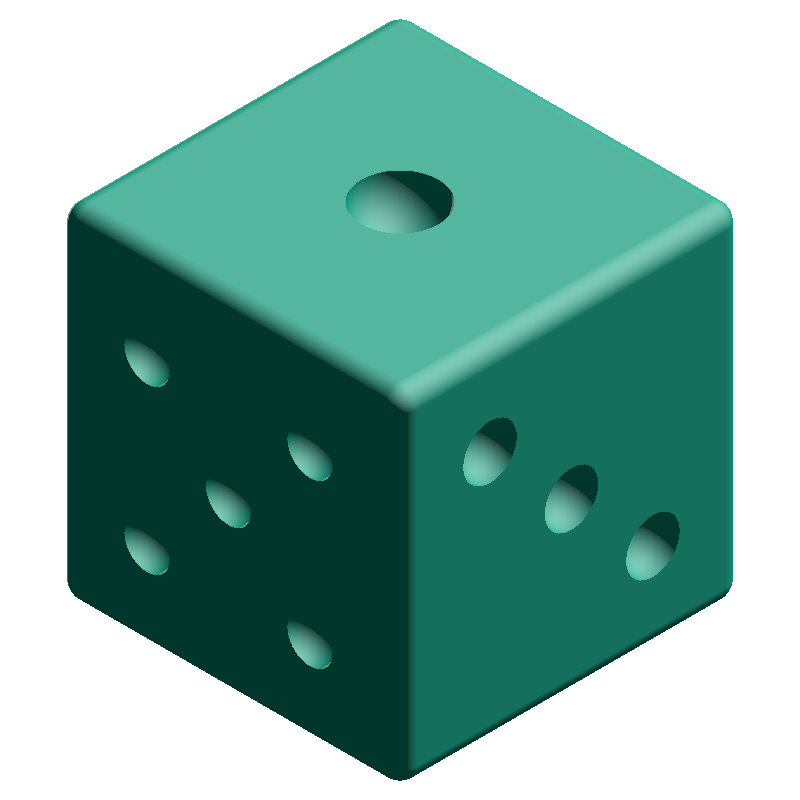

Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
r_c
0.80mm
Raio de canto
r₆
0.99mm
Raio do ponto (face 6)
r₁
1.80mm
Raio do ponto (face 1)
d_p
0.99mm
Profundidade do ponto
HOW-TO Como gerar um arquivo STEP de dado +
  1. Inserir o comprimento da aresta, o raio de canto e o tamanho do ponto
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
Tags
Utilitário Para impressão 3D
Geradores 3D relacionados
Voltar ao início →
Roda
Roda
Caixa
Caixa
Cocô
Cocô
Mola helicoidal
Mola helicoidal
Ovo
Ovo
Painel Honeycomb
Painel Honeycomb
Pedra
Pedra
Perfil de alumínio
Perfil de alumínio
Calculadoras relacionadas
PARAMETERS
Inserir dimensões
4 REQUIRED
5–100 mm
mm

Comprimento da aresta do dado

0–20 %
%

Raio do filete de arestas e cantos (0% = dado sem arredondamento)

5–16 %
%

Raio do ponto (cavidade semiesférica)

Correção de gravidade

Marcado: Iguala a perda de massa por face ajustando o raio dos pontos, evitando o deslocamento do centro de gravidade

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

  • Sólido em escala real (unidades mm)
  • Dimensões editáveis e pós-processamento no CAD
  • Conversível com fatiador para impressão 3D
