Bandeja con divisiones Generador

Genera un archivo STEP de una bandeja organizadora con divisiones especificando dimensiones exteriores, filas, columnas, grosor de pared, grosor de divisor y radio de las esquinas.

Forma Bandeja en cuadrícula División Hasta 20 × 20 Fondo Integrado con la pared
🔍 Ver vista previa 3D primero
HOW-TO Cómo generar el archivo STEP de una bandeja con divisiones +
  1. Introducir dimensiones exteriores, filas, columnas, grosor de pared/divisor y radio de esquinas
  2. Los valores calculados se actualizan en tiempo real al cambiar los parámetros
  3. Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
  4. Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
  5. Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
120×80 · h30 · 2×3
PARTS TRAY
DEFAULT PARAMETERS

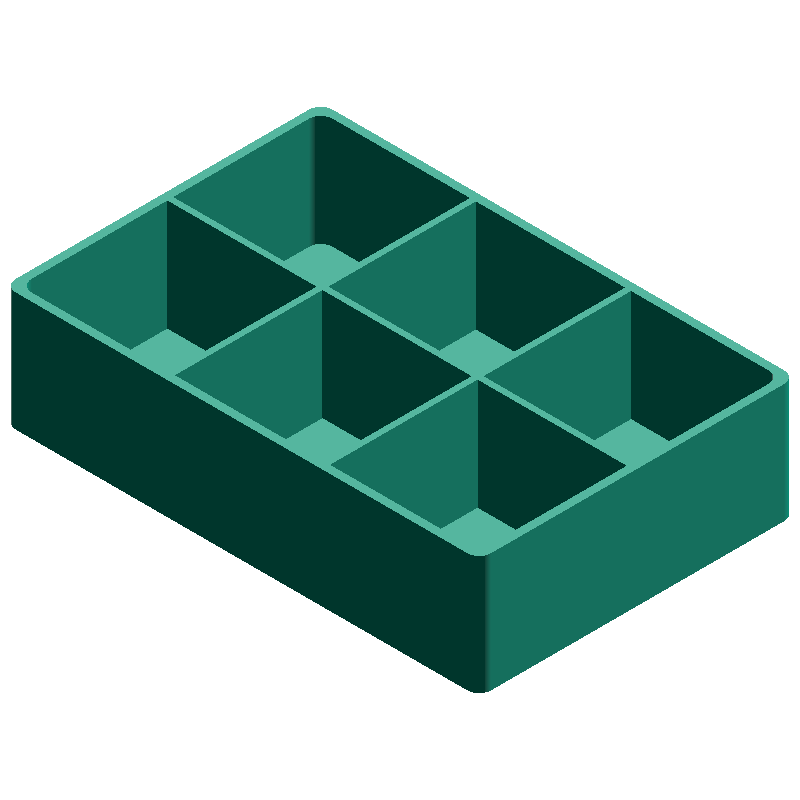

Bandeja con divisiones Generador SAMPLE · 120 × 80 mm · h 30 mm · 2 × 3
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
cw
37.67mm
Ancho de celda
cd
37.25mm
Profundidad de celda
n
6
Celdas
in
116 × 76mm
Interior (IW × ID)
Etiquetas
Utilidad Para impresión 3D
