Mola helicoidal Gerador

Especifique o diâmetro do fio, o diâmetro externo, o número de espiras e o passo para gerar um arquivo STEP de uma mola helicoidal.

🔍 Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de mola helicoidal +
  1. Inserir o diâmetro do fio, o diâmetro externo, o número de espiras e o passo
  2. Os valores calculados são atualizados em tempo real conforme os parâmetros
  3. Clique em «Baixar arquivo STEP» ou «Verificar modelo STEP»
  4. Se escolher «Baixar arquivo STEP», o arquivo STEP será salvo automaticamente
  5. Se escolher «Verificar modelo STEP», verifique o modelo 3D exibido e clique manualmente em «Baixar arquivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO

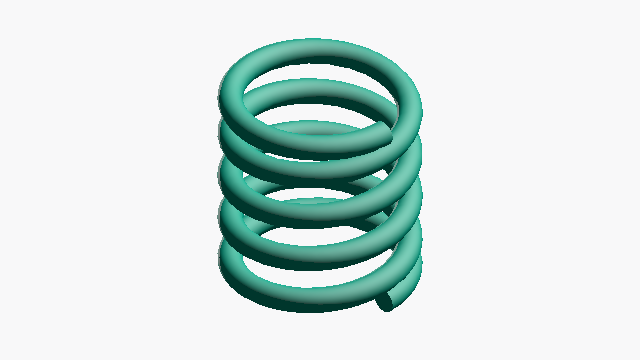

⌀8 · d=1 · 5 turns
SPRING
DEFAULT PARAMETERS
Mola helicoidal Gerador SAMPLE · ⌀ 8 mm · 5 turns

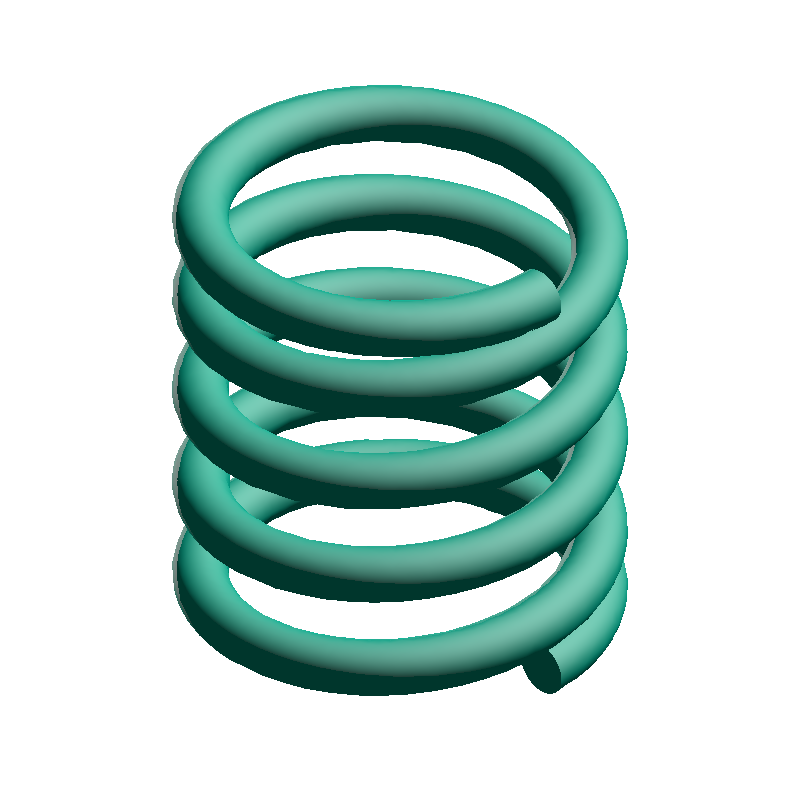

Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
Di
6.00mm
Diâmetro interno
H
8.00mm
Altura da mola
