PARAMETRIC · 3D · STEP

Onderdelenlade STEP-bestandsgenerator

Genereer een STEP-bestand van een opbergvak met compartimenten (onderdelenlade) door buitenafmetingen, rijen, kolommen, wanddikte, scheidingsdikte en hoekradius op te geven.

Vorm Lade met rastervakken Verdeling Tot 20 × 20 Bodem Geïntegreerd met de wand

🔍 Eerst 3D-voorbeeld bekijken

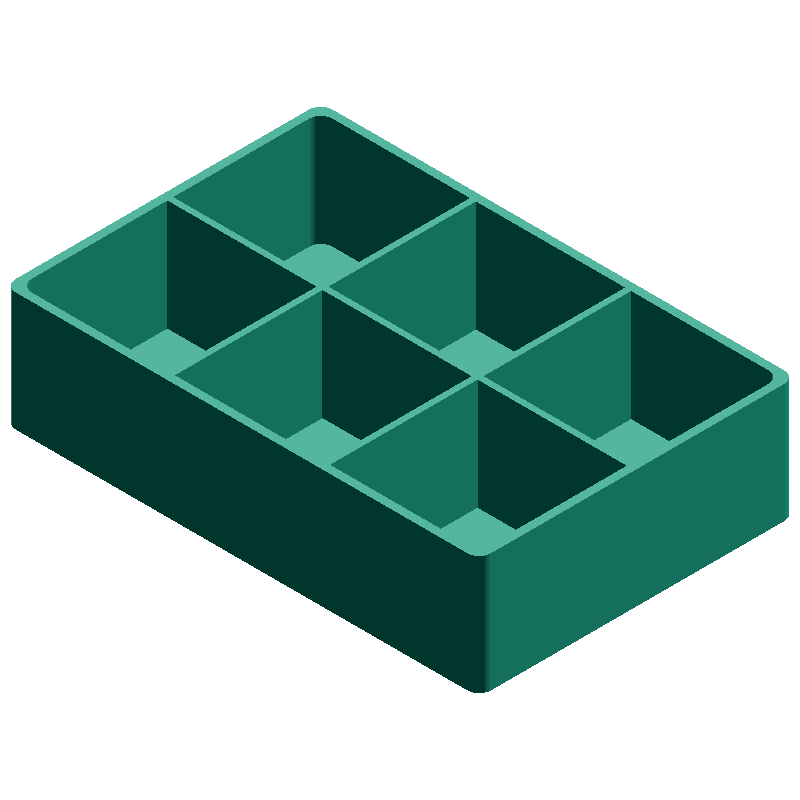

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

120×80 · h30 · 2×3

PARTS TRAY

DEFAULT PARAMETERS

37.67mm

Vakbreedte (cw)

37.25mm

Vakdiepte (cd)

Vakken

116 × 76mm

Binnen (IW × ID)

HOW-TO Een STEP-bestand van een onderdelenlade genereren +

Voer buitenafmetingen, rijen, kolommen, wand-/scheidingsdikte en hoekradius in
Klik op de knop "STEP-bestand genereren"
Het STEP-bestand wordt automatisch gedownload
Bekijk het 3D-voorbeeld op de downloadpagina

PARAMETERS

Afmetingen invoeren

8 REQUIRED

Buitenbreedte(W) 20–500 mm

Ladebreedte (X, buiten)

Buitendiepte(D) 20–500 mm

Ladediepte (Y, buiten)

Hoogte(H) 20–500 mm

Ladehoogte (Z, buiten)

Kolommen(c) 1–20

Aantal verdelingen in de breedte

Rijen(r) 1–20

Aantal verdelingen in de diepte

Wanddikte(t) 0.2–40 mm

Buitenwanddikte (tevens de bodem)

Scheidingsdikte(dt) 0.2–40 mm

Dikte van de scheidingswanden

Hoekradius(f) 0–50 mm

Hoekradius van de buiten-/binnenomtrek (0 = scherp)

ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

Op ware grootte als solid (mm-eenheden)
Bewerkbare afmetingen en nabewerking in CAD
Converteerbaar via een slicer voor 3D-printen
