零件托盤生成

透過指定外形尺寸、列數、行數、壁厚、隔板厚度和圓角半徑，生成附隔層的收納托盤（零件托盤）的STEP檔案。

形狀 網格分隔托盤 分割 最多 20 × 20 底部 與壁一體
🔍 先查看3D預覽
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
120×80 · h30 · 2×3
PARTS TRAY
DEFAULT PARAMETERS

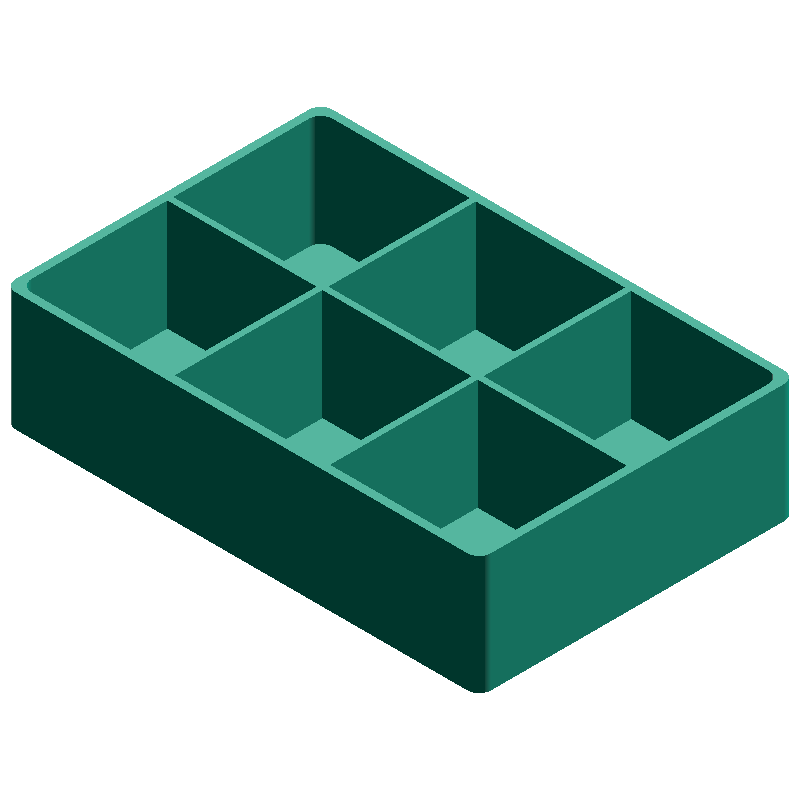

零件托盤生成 SAMPLE · 120 × 80 mm · h 30 mm · 2 × 3
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
cw
37.67mm
單元寬度 (cw)
cd
37.25mm
單元深度 (cd)
n
6
單元數
in
116 × 76mm
內尺寸 (IW × ID)
HOW-TO 生成零件托盤STEP檔案的方法 +
  1. 輸入外形尺寸、列數、行數、壁厚/隔板厚度和圓角半徑
  2. 按下「生成 STEP 檔案」按鈕
  3. STEP 檔案下載將自動開始
  4. 查看下載頁面上顯示的 3D 預覽
