Ruota - Generatore di file STEP

Specifica il diametro esterno, lo spessore del pneumatico, la larghezza, il diametro del foro e il raggio del bordo per generare un file STEP di una ruota a 5 razze con pneumatico solido.

Razze 5 Pneumatico Solido Uso Robot / AGV

🔍 Visualizza prima l'anteprima 3D

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

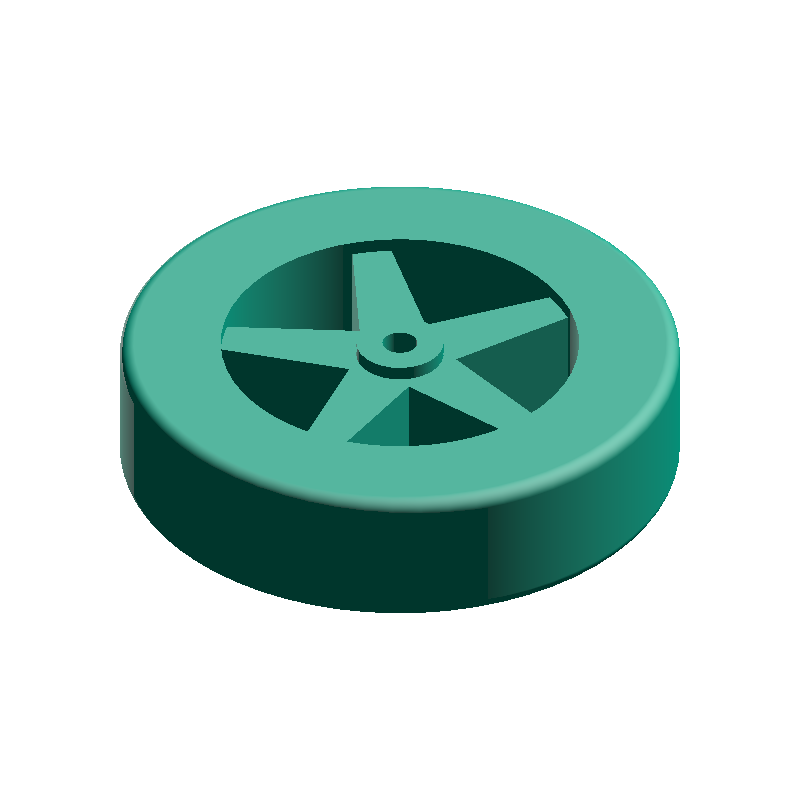

⌀80 · w 20 mm

WHEEL

DEFAULT PARAMETERS

D_r

64.00mm

Diametro est. cerchio (D_r)

D_h

12.50mm

Diametro mozzo (D_h)

t_s

18.00mm

Spessore razze (t_s)

HOW-TO Come generare un file STEP di ruota +

Inserisci il diametro esterno, lo spessore del pneumatico, la larghezza, il diametro del foro e il raggio del bordo
Premi il pulsante "Genera file STEP"
Il download del file STEP partirà automaticamente
Controlla l'anteprima 3D mostrata nella pagina di download

PARAMETERS

Inserisci dimensioni

6 REQUIRED

Diametro esterno(D) 30–500 mm

Diametro totale della ruota incluso il pneumatico

Spessore pneumatico(t) 2–50 mm

Spessore del strato del pneumatico (per lato)

Larghezza(w) 5–400 mm

Larghezza totale della ruota (pneumatico, cerchio, mozzo)

Diametro foro(d) 1–100 mm

Diametro del foro centrale per l'asse

Raggio bordo pneumatico(R) 0–20 mm

Raccordo del bordo esterno della sezione del pneumatico (0 = spigolo vivo)

Pneumatico separato

Esporta pneumatico e corpo ruota separatamente

Per stampa multi-materiale / progettazione assemblaggio. 2 corpi Tire / WheelBody in 1 file

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

Solido in scala reale (unità mm)
Dimensioni modificabili e post-elaborazione in CAD
Convertibile con uno slicer per la stampa 3D
