코일 스프링 생성

선 지름, 바깥지름, 감김 수, 피치를 지정하여 코일 스프링 STEP 파일을 생성합니다.

🔍 3D 미리보기로 먼저 확인
HOW-TO 코일 스프링 STEP 파일을 생성하는 방법 +
  1. 선 지름·바깥지름·감김 수·피치를 입력하세요
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. ‘STEP 파일 다운로드’ 또는 ‘STEP 형상 확인’을 클릭하세요
  4. ‘STEP 파일 다운로드’를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. ‘STEP 형상 확인’을 선택하면 표시되는 3D 모델을 확인한 후 ‘STEP 파일 다운로드’를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
⌀8 · d=1 · 5 turns
SPRING
DEFAULT PARAMETERS

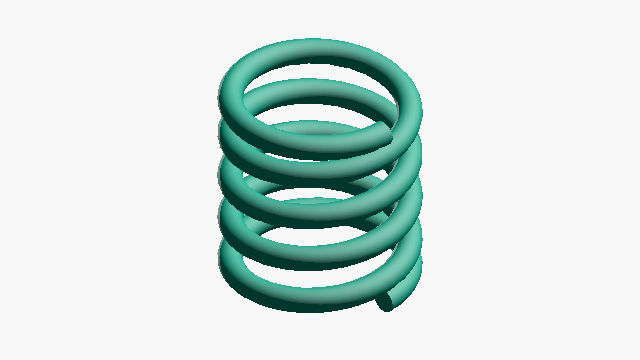

코일 스프링 생성 SAMPLE · ⌀ 8 mm · 5 turns

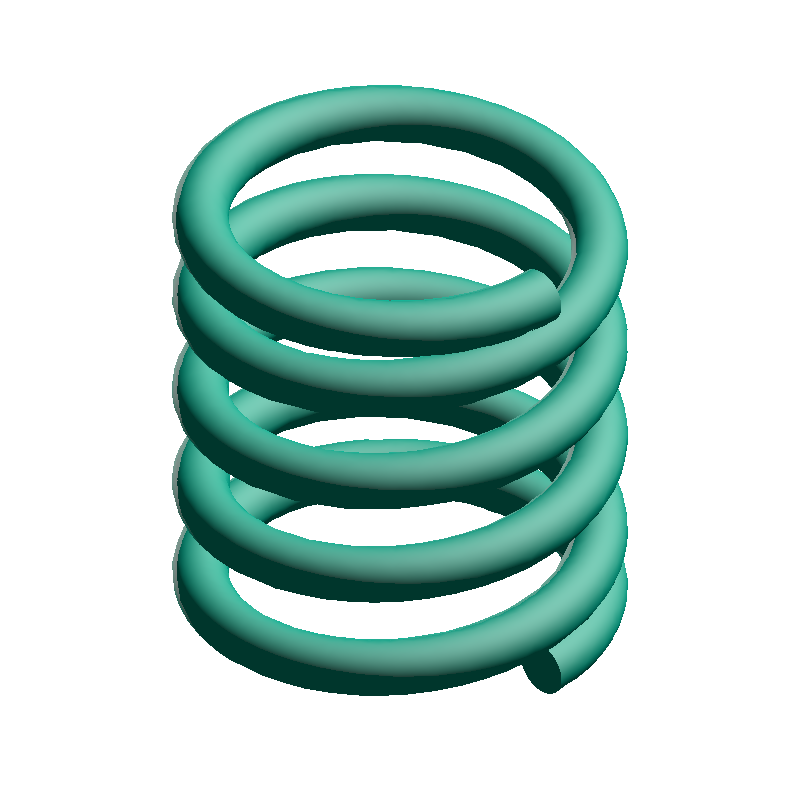

샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
Di
6.00mm
안지름
H
8.00mm
코일 높이
태그
유틸리티 3D 프린팅용
관련 3D 제너레이터
