알루미늄 프로파일 생성

프로파일 크기, 셀 수, 길이를 지정하여 T슬롯 알루미늄 압출재 STEP 파일을 생성합니다.

🔍 3D 미리보기로 먼저 확인
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
2020 · 200 mm
ALUM EXTRUSION
DEFAULT PARAMETERS

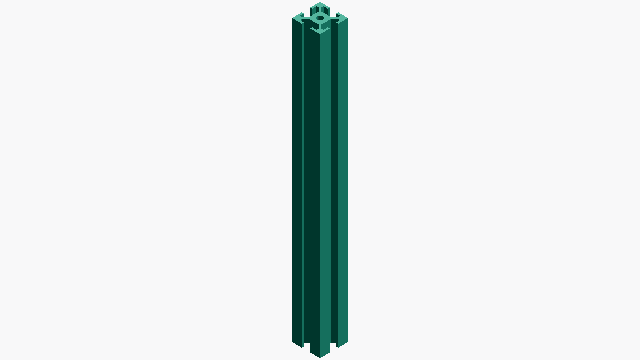

알루미늄 프로파일 생성 SAMPLE · 2020 · 200 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
N
2020
일반 명칭
W×H
20 × 20mm
단면 치수
g
6.0mm
슬롯 개구폭
HOW-TO 알루미늄 프로파일 STEP 파일을 생성하는 방법 +
  1. 프로파일 크기・가로 방향 셀 수・세로 방향 셀 수・길이를 입력한다
  2. 「STEP 파일 생성」버튼을 누른다
  3. STEP 파일 다운로드가 자동으로 시작된다
  4. 다운로드 페이지에 표시된 3D 미리보기를 확인한다
태그
유틸리티 3D 프린팅용
관련 3D 생성기
홈으로 돌아가기 →
바퀴
바퀴
코일 스프링
코일 스프링
주사위
주사위
허니콤 보드
허니콤 보드
돌
돌
부품 트레이
부품 트레이
달걀
달걀
상자
상자
관련 계산기
PARAMETERS
치수 입력
4 REQUIRED

셀 한 변의 크기 (20 / 30 / 40 mm)

1–10 셀
셀

가로 방향 슬롯 수

1–10 셀
셀

세로 방향 슬롯 수

10–2000 mm
mm

압출 방향의 길이

CAUTION

본 도구로 생성된 알루미늄 프로파일은 여러 자료의 추정값을 사용한 참고용 구현입니다.

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능

3D 모델 생성 중
