PARAMETRIC · 3D · STEP

Châssis de peinture Générateur

Spécifiez le numéro de taille et le type (F, P, M, S) pour générer un fichier STEP d'un châssis de peinture (cadre en bois et toile).

Dimensions Taille japonaise Forme Cadre + Toile Gamme N° 0–150 (incl. SM)

🔍 Voir l'aperçu 3D d'abord

HOW-TO Comment générer un fichier STEP de châssis de peinture +

Sélectionner le numéro de taille et le type (F, P, M, S)
Les valeurs calculées se mettent à jour en temps réel selon les paramètres
Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »

SAMPLE

STATIC · DEFAULT-VALUE MODEL

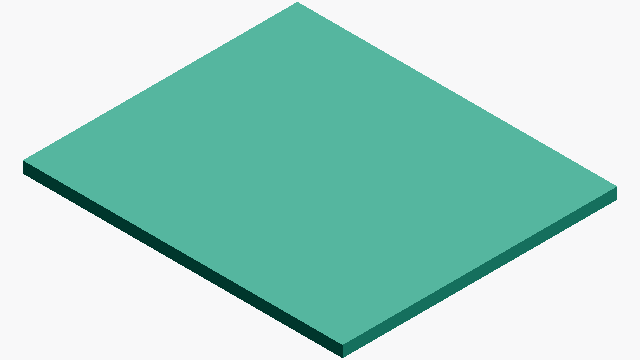

● SAMPLE IMAGE

VIEW · ISO

10号 · F · 530×455 mm

CANVAS

DEFAULT PARAMETERS

W×H

530 × 455mm

Dimensions (L × H)

grid

—

Structure du cadre

PARAMETERS

Saisir les dimensions

2 REQUIRED

Numéro de taille

Sélectionner parmi N° 0–150 (SM inclus)

Type

Chaque type a un rapport d'aspect différent. Les types disponibles dépendent de la taille sélectionnée.

CAUTION

Le châssis généré par cet outil est basé sur les normes de taille japonaises. Les dimensions peuvent différer des tailles françaises ou internationales.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
