Schroefveer STEP-bestandsgenerator

Geef draaddiameter, buitendiameter, aantal windingen en steek op om een STEP-bestand voor een schroefveer te genereren.

🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een schroefveer STEP-bestand te genereren +
  1. Voer de draaddiameter, buitendiameter, aantal windingen en de steek in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
⌀8 · d=1 · 5 turns
SPRING
DEFAULT PARAMETERS

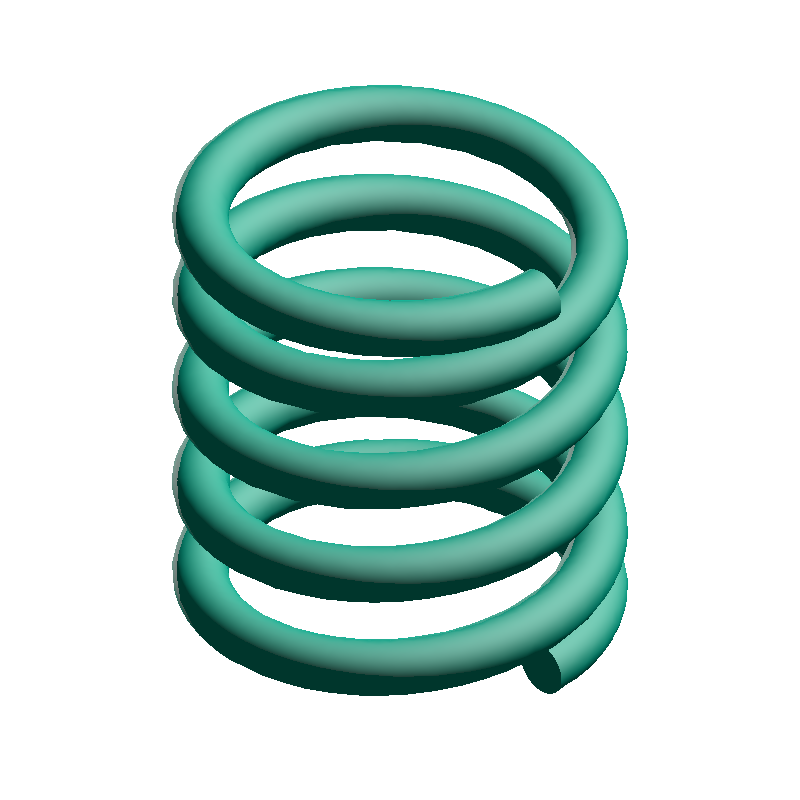

Schroefveer STEP-bestandsgenerator SAMPLE · ⌀ 8 mm · 5 turns
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
Di
6.00mm
Binnendiameter
H
8.00mm
Veerhoogte
Tags
Hulpmiddel Voor 3D-printen
Gerelateerde 3D-generatoren
Terug naar de startpagina →
Steen
Steen
Dobbelsteen
Dobbelsteen
Ei
Ei
Onderdelenlade
Onderdelenlade
Drol
Drol
Honingraatplaat
Honingraatplaat
Aluminium profiel
Aluminium profiel
Wiel
Wiel
Gerelateerde rekentools
PARAMETERS
Afmetingen invoeren
5 REQUIRED
0.5–10 mm
mm

Draaddikte

3–200 mm
mm

Buitendiameter van de veer (groter dan draaddiameter)

3–50 windingen
windingen

Totaal aantal windingen (in stappen van 0,5)

0.5–100 mm
mm

Afstand tussen aangrenzende windingmiddelpunten (≥ draaddiameter)

Eindwindingvorm

Aangevinkt: eindwindingen zijn afgeplat (gesloten einde)

Honingraatplaat
Honingraatplaat
Steen
Steen
Wiel
Wiel
Sai no Kawara
Sai no Kawara
ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen
