Tubo quadrado Gerador

Gere um arquivo STEP de tubo quadrado especificando as dimensões externas (altura e largura do tubo), espessura de parede e comprimento.

🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
40×40 · t=2 · L=100 mm
SQUARE PIPE
DEFAULT PARAMETERS

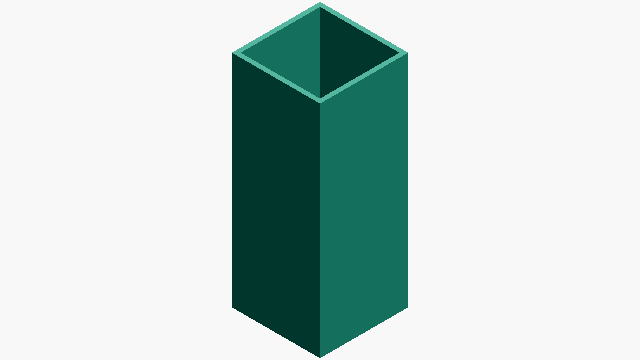

Tubo quadrado Gerador SAMPLE · 40 × 40 mm · L 100 mm
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
w_i
36.00mm
Dimensão interna vertical (IW)
A
304.00mm²
Área da seção transversal (A)
V
30400.00mm³
Volume (V)
HOW-TO Como gerar um arquivo STEP de tubo quadrado +
  1. Inserir as dimensões externas (largura e altura), a espessura de parede e o comprimento
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
