角パイプ生成

外寸（パイプの縦と横）・肉厚（壁の厚さ）・長さを指定して、角パイプのSTEPファイルを生成します。

🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL

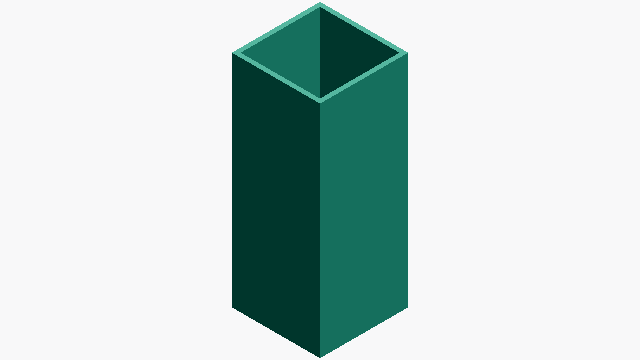

● SAMPLE IMAGE
VIEW · ISO
40×40 · t=2 · L=100 mm
SQUARE PIPE
DEFAULT PARAMETERS
角パイプ生成 SAMPLE · 40 × 40 mm · L 100 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
w_i
36.00mm
縦内寸 (IW)
A
304.00mm²
断面積 (A)
V
30400.00mm³
体積 (V)
HOW-TO 角パイプのSTEPファイルを生成する方法 +
  1. 外寸（縦と横）・肉厚・長さを入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
タグ
パイプ 3Dプリント向け
関連3D生成機能
ホームに戻る →
丸パイプ
丸パイプ
ダブルヘリカルギア
ダブルヘリカルギア
ウォームギア
ウォームギア
石
石
ウォームホイール
ウォームホイール
卵
卵
アルミフレーム
アルミフレーム
サイコロ
サイコロ
関連計算ツール
PARAMETERS
寸法を入力
4 REQUIRED
1–1000 mm
mm

角パイプの縦（X方向）

1–1000 mm
mm

角パイプの横（Y方向）

0.1–500 mm
mm

角パイプの壁の厚さ

1–5000 mm
mm

角パイプの長さ（Z方向）

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
