각형 파이프 생성

외경 (파이프의 세로와 가로), 육두 (벽의 두께), 길이를 지정하여 각형 파이프의 STEP 파일을 생성합니다.

🔍 3D 미리보기로 먼저 확인
HOW-TO 각형 파이프 STEP 파일을 생성하는 방법 +
  1. 외경 (세로와 가로)・벽 두께・길이를 입력한다
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. 「STEP 파일 다운로드」또는 「STEP 형상 확인」을 클릭하세요
  4. 「STEP 파일 다운로드」를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. 「STEP 형상 확인」을 선택하면 표시되는 3D 모델을 확인한 후 「STEP 파일 다운로드」를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO

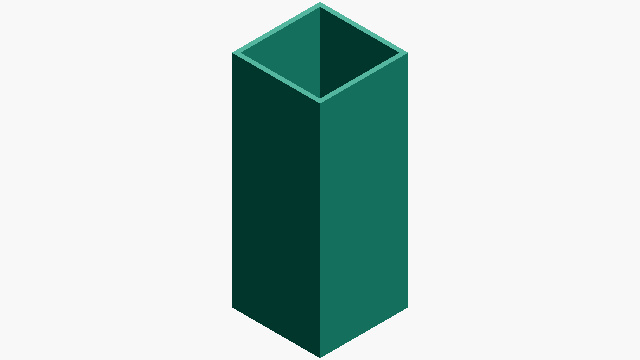

40×40 · t=2 · L=100 mm
SQUARE PIPE
DEFAULT PARAMETERS
각형 파이프 생성 SAMPLE · 40 × 40 mm · L 100 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
IW
36.00mm
세로 내경
A
304.00mm²
단면적
V
30400.00mm³
부피
태그
파이프 3D 프린팅용
