方形管生成

輸入外形尺寸、壁厚和長度並生成方形管的 STEP 檔案。

🔍 先查看3D預覽
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
40×40 · t=2 · L=100 mm
SQUARE PIPE
DEFAULT PARAMETERS

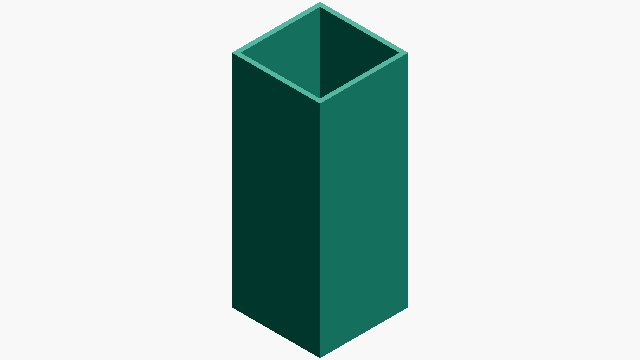

方形管生成 SAMPLE · 40 × 40 mm · L 100 mm
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
w_i
36.00mm
內寬 (IW)
A
304.00mm²
截面積 (A)
V
30400.00mm³
體積 (V)
HOW-TO 如何產生方形管 STEP 檔案 +
  1. 輸入外形尺寸（寬和高）、壁厚和長度
  2. 按下「生成 STEP 檔案」按鈕
  3. STEP 檔案下載將自動開始
  4. 查看下載頁面上顯示的 3D 預覽
