Tube carré Générateur

Entrez les dimensions extérieures, l'épaisseur de la paroi et la longueur, puis générez un fichier STEP pour un tube carré.

🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
40×40 · t=2 · L=100 mm
SQUARE PIPE
DEFAULT PARAMETERS

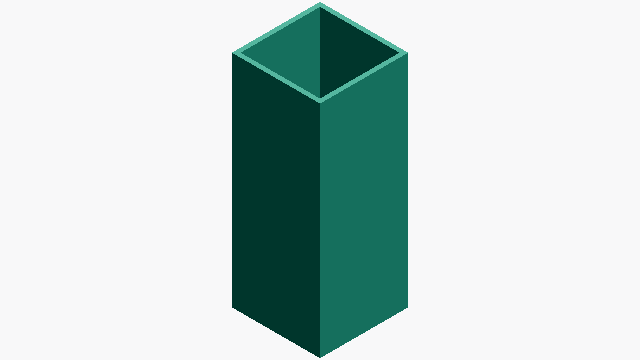

Tube carré Générateur SAMPLE · 40 × 40 mm · L 100 mm
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
w_i
36.00mm
Largeur intérieure (IW)
A
304.00mm²
Aire de la section transversale (A)
V
30400.00mm³
Volume (V)
HOW-TO Comment générer un fichier STEP de tube carré +
  1. Entrer les dimensions extérieures (largeur et hauteur), l'épaisseur de la paroi et la longueur
  2. Appuyer sur le bouton « Générer le fichier STEP »
  3. Le téléchargement du fichier STEP démarre automatiquement
  4. Vérifier l'aperçu 3D affiché sur la page de téléchargement
Tags
Tuyau Pour impression 3D
Générateurs 3D associés
Retour à l'accueil →

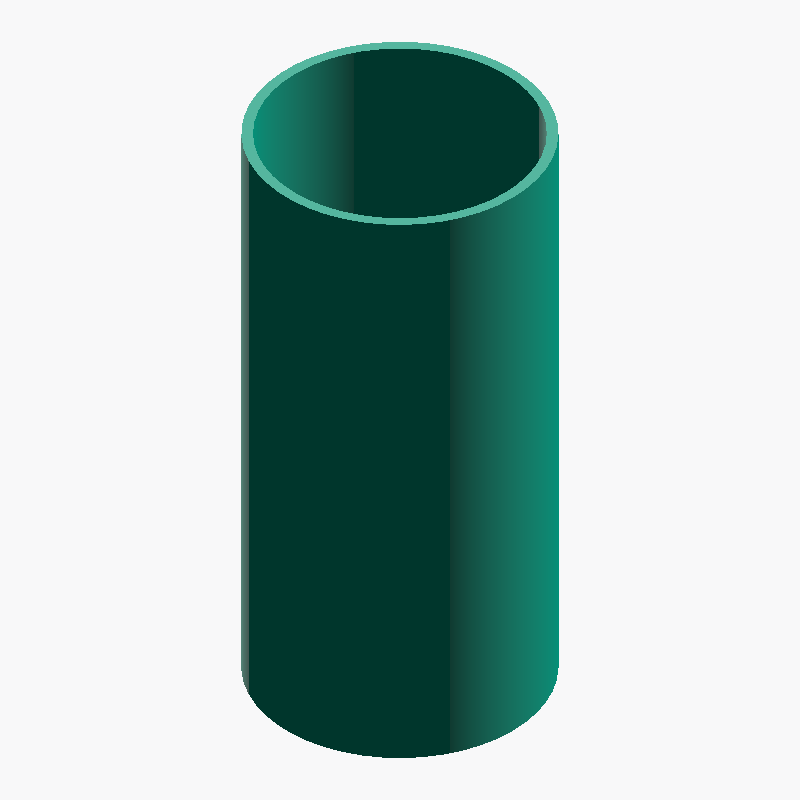

Tube rond
Tube rond
Pierre
Pierre
Boîte
Boîte
Panneau Alvéolaire
Panneau Alvéolaire
Engrenage à chevrons
Engrenage à chevrons
Parallélépipède
Parallélépipède
Cylindre
Cylindre
Hémisphère
Hémisphère
Calculateurs associés
PARAMETERS
Saisir les dimensions
4 REQUIRED
1–1000 mm
mm

Largeur du tube (direction X)

1–1000 mm
mm

Hauteur du tube (direction Y)

0.1–500 mm
mm

Épaisseur de la paroi

1–5000 mm
mm

Longueur du tube (direction Z)

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D
