丸パイプ生成

外径（パイプの直径）・肉厚（壁の厚さ）・長さを指定して、丸パイプのSTEPファイルを生成します。

🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
⌀48.6 · t=1.8 · L=100 mm
ROUND PIPE
DEFAULT PARAMETERS

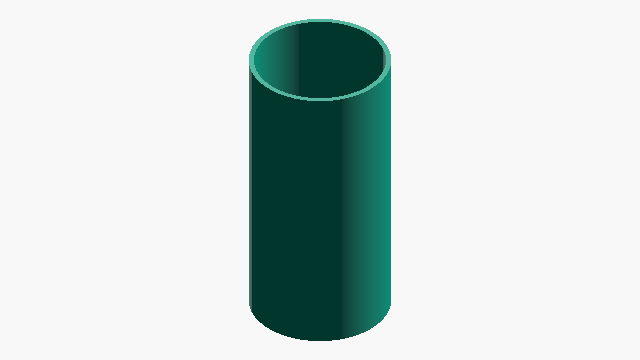

丸パイプ生成 SAMPLE · ⌀ 48.6 mm · L 100 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
di
45.00mm
内径 (ID)
A
264.62mm²
断面積 (A)
V
26462.00mm³
体積 (V)
HOW-TO 丸パイプのSTEPファイルを生成する方法 +
  1. 外径・肉厚・長さを入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
タグ
パイプ 3Dプリント向け
関連3D生成機能
ホームに戻る →
角パイプ
角パイプ
卵
卵
サイコロ
サイコロ
アルミフレーム
アルミフレーム
コイルばね
コイルばね
うんち
うんち
ヘリカルギア
ヘリカルギア
ハニカムボード
ハニカムボード
関連計算ツール
PARAMETERS
寸法を入力
3 REQUIRED
1–1000 mm
mm

丸パイプの外側の直径

0.1–500 mm
mm

丸パイプの壁の厚さ（内径 = 外径 - 2×肉厚）

1–5000 mm
mm

丸パイプの長さ

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
