Chassi de pintura Gerador

Especifique o número do tamanho e o tipo (F, P, M, S) para gerar um arquivo STEP de um chassi de pintura (moldura de madeira e tela).

Dimensões Tamanho japonês Forma Moldura + Tela Intervalo de tamanho Nº 0–150 (incl. SM)

🔍 Ver prévia 3D primeiro

HOW-TO Como gerar um arquivo STEP de chassi de pintura +

Selecionar o número do tamanho e o tipo (F, P, M, S)
Os valores calculados são atualizados em tempo real conforme os parâmetros
Clique em "Baixar arquivo STEP" ou "Verificar modelo STEP"
Se escolher "Baixar arquivo STEP", o arquivo STEP será salvo automaticamente
Se escolher "Verificar modelo STEP", verifique o modelo 3D exibido e clique manualmente em "Baixar arquivo STEP"

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

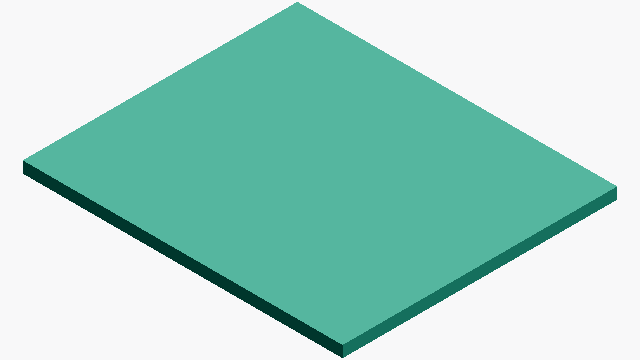

10号 · F · 530×455 mm

CANVAS

DEFAULT PARAMETERS

W×H

530 × 455mm

Dimensões (L × A)

grid

—

Estrutura da moldura

PARAMETERS

Inserir dimensões

2 REQUIRED

Número do tamanho

Selecionar de Nº 0–150 (incluindo SM)

Tipo

Cada tipo tem uma proporção diferente. Os tipos disponíveis dependem do tamanho selecionado.

CAUTION

O chassi gerado por esta ferramenta é baseado nas normas de tamanho japonesas. As dimensões podem diferir dos tamanhos franceses ou internacionais.

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

Sólido em escala real (unidades mm)
Dimensões editáveis e pós-processamento no CAD
Conversível com fatiador para impressão 3D
