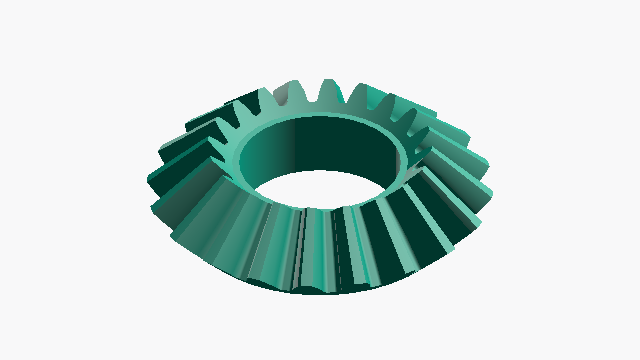

Kegelrad-Generator

Geben Sie Modul, Zähnezahl, Zahnbreite, Bohrungsdurchmesser und Ausgangszahnrad ein und generieren Sie eine STEP-Datei für ein Kegelrad.

Druckwinkel 20° Spiel Keine Achsenwinkel 90°

Modul (m)

Grundeinheit zur Bestimmung der Zahngrößse

Große Zahnradzähne (z1)

Zähne

Anzahl der Zähne des großen Zahnrads (12–30 Zähne, z1 ≥ z2)

Kleine Zahnradzähne (z2)

Zähne

Anzahl der Zähne des kleinen Zahnrads (12–30 Zähne, z2 ≤ z1)

Zahnbreite (b)

Axiale Dicke des Zahnrads (Zahnbreite)

Bohrungsdurchmesser (d)

Durchmesser der Mittellochbohrung (0 = keine Bohrung)

Ausgangszahnrad

Wählen Sie das zu generierende Zahnrad

Berechnete Werte

Referenzkugelradius (r0)	— mm
Kegelwinkel des Wälzkreises (γp1)	— deg
Kegelwinkel des Wälzkreises (γp2)	— deg
Außenwälzkreisdurchmesser (d1)	— mm
Außenwälzkreisdurchmesser (d2)	— mm

⚠️ Wichtiger Hinweis

Die von diesem Tool generierten Kegelräder sind Referenzimplementierungen mit geschätzten Werten aus mehreren Quellen. Die Generierung kann bis zu 120 Sekunden dauern.
