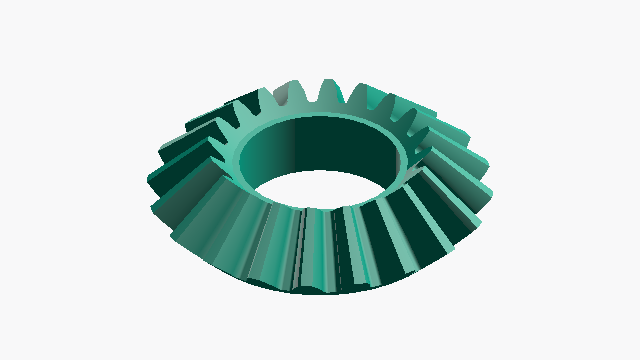

Engrenage conique Générateur

Entrez le module, le nombre de dents, la largeur de face, le diamètre d'alésage et le choix d'engrenage de sortie pour générer un fichier STEP pour un engrenage conique.

Angle de pression 20° Jeu Aucun Angle des axes 90°

Module (m)

Unité de base déterminant la taille de la dent

Dents du grand engrenage (z1)

dents

Nombre de dents du grand engrenage (12–30 dents, z1 ≥ z2)

Dents du petit engrenage (z2)

dents

Nombre de dents du petit engrenage (12–30 dents, z2 ≤ z1)

Largeur de face (b)

Épaisseur axiale de l'engrenage (largeur de face)

Diamètre du trou central (d)

Diamètre du trou central (0 = pas de trou)

Engrenage de sortie

Sélectionnez l'engrenage à générer

Valeurs calculées

Rayon de sphère de référence (r0)	— mm
Angle du cône de pas (γp1)	— deg
Angle du cône de pas (γp2)	— deg
Diamètre du cercle de pas externe (d1)	— mm
Diamètre du cercle de pas externe (d2)	— mm

⚠️ Avis important

Les engrenages coniques générés par cet outil sont des implémentations de référence basées sur des valeurs estimées provenant de plusieurs sources. La génération peut prendre jusqu'à 120 secondes.
