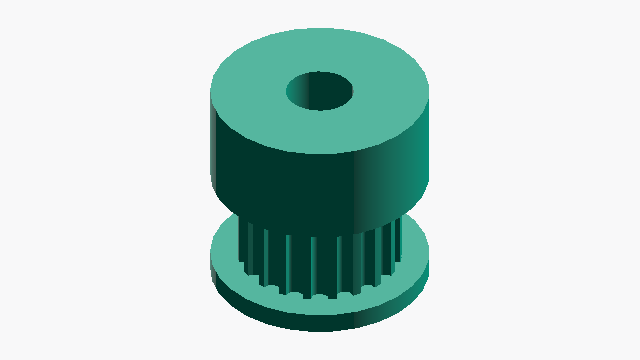

Polia GT2 Gerador

Insira número de dentes, largura dos dentes, diâmetro de furo e configuração de flanges para gerar um arquivo STEP de polia de distribuição GT2.

Perfil de dente GT2 Passo 2mm Aplicação Acionamento por correia de distribuição

Número de dentes (z)

peças

Número de dentes da polia (mínimo 16)

Largura dos dentes (b)

Ajuste à largura da correia

Diâmetro do furo do eixo (d)

Diâmetro do furo central do eixo (0 para sem furo)

Flange

Flange para prevenir deslizamento da correia de distribuição ou boss da polia

Diâmetro do boss da polia

Definição automática (igual ao diâmetro da flange) Entrada customizada

Valor de definição automática: - mm

Largura do boss da polia

Espessura do boss da polia (1,0～50,0mm)

Diâmetro do círculo primitivo (PD)	12.73 mm
Diâmetro externo do topo do dente (OD)	14.23 mm
Diâmetro externo da flange	16.37 mm
Passo	2,0mm (fixo)

A polia GT2 gerada por esta ferramenta é uma implementação de referência usando valores estimados de várias fontes.
